12V/24V转5V 10A同步整流降压方案AH1514是一种高效率单芯片同步降压直流DC/DC转换器,采用抖动频率、平均电流模式控制架构。能够驱动高达20A的连续负荷,具有优良的线路和负载调节。该设备工作的输入电压范围为7V到38V,并提供从3.3V到25V的可调输出电压。AH1514具有短路和热保护电路,以提高系统的可靠性。内置有软启动避免启动时输入涌入电流。AH1514只需要极少的外部元件。以及广泛的保护功能,以提高可靠性电路。在24V输入时,具有高达96%的效率,可CC/CV模式控制,通常用于大卡车、车充上 可直接使用于12-24V转5V 10A 大电流大功率20A降压 AH1514可编程频率(130KHz至300KHz之间),AH1514占空比可在98%,
AH1514是一颗外挂MOS的芯片 12V转3.3V 6A,12V/24V变换5V 5A 10V-15V转变5V 5A 24V逆变12V 4A-5A
第二款AH2305D
AH2305D是一种高效、单片同步降压直流/直流转换器,采用抖动频、平均电流模式控制架构。能够提供高达15A的连续负载,具有优良的线路和负载调节能力。该装置的输入电压范围为7V到30V,并提供从1V到25V的可调输出电压3.5A同步整流降压方案 8.4V锂电转换5V题案 3A-5A无二极管降压原理 专注设计降压方案、AH2305D同步整流DCDC降压芯片 AH2305D具有短路和热保护电路,以提高系统的可靠性。内部软启动避免启动时输入涌电流。NDP23A5QB需要最少数量的外部组件。以及广泛的保护功能,以提高可靠性 12V转5V 5A-8A思维方案 AH2305D 300KHZ频率降压原理 AH2305D带使能脚的降压电路 24V转换5V-12V电源电路
24V转12V 8A 大功率汽车DC-DC降压 15A AH2305D方案 10A AH2305D设计思路 同步整流DCDC降压芯片,24V转9V同步整流DCDC降压芯片,24V转5V同步整流DCDC降压芯片,24V转3.3V同步整流DCDC降压芯片,
特征如下
@宽VIN输入范围:7V至30V
@15A连续输出电流
@效率高达96%
@内置可调线路补偿
@可调输出电压
@+/- 2%输出电压精度
@集成3mΩ高端开关
@集成3mΩ低侧开关
@可编程频率(85KHz-300KHz)
@轻负载下的突发模式操作
@内部环路补偿
@内部软启动

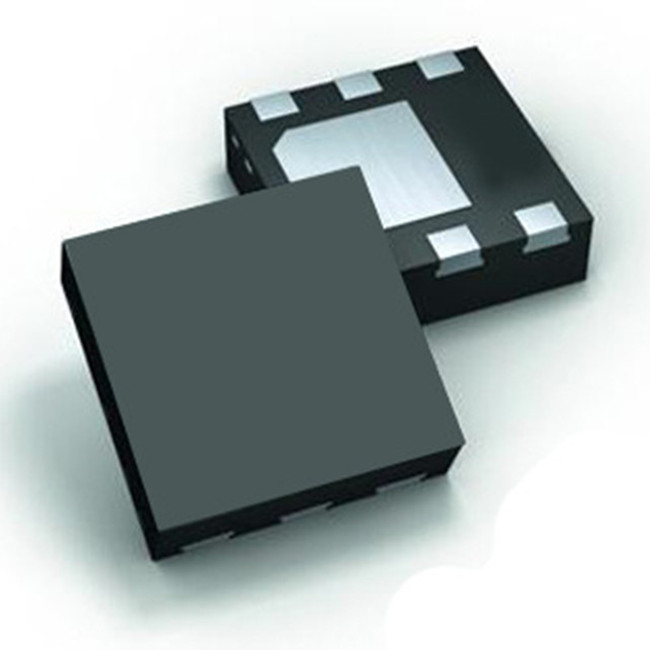

@耐热增强型QFN5 * 5封装
——简介:
以上芯片由振邦微提供属于同步整流DDCDC直流降压转换。AH2305D是高效率的,利用抖动频率,平均电流模式控制架构的单片同步降压型DC / DC转换器。 具有出色的线路和负载调节能力,能够提供高达15A的连续负载。 该器件在7V至30V的输入电压范围内工作,并提供1V至25V的可调输出电压。15A连续输出电流。AH2305D具有短路和热保护电路,以提高系统可靠性。 内部软启动避免了启动期间的输入浪涌电流。AH2305D需要最少的外部组件数量。以及多种保护功能以增强可靠性
操作方式
AH2305D是高效,单片,同步降压DC /DC转换器,利用抖动频率,平均电流模式控制架构。 平均电流模式控制可实现对输出电流的快速精确控制。 它可在很宽的VIN范围内工作,并以低静态电流进行调节。 误差放大器将输出电压与1.0V的内部基准电压进行比较,并调整峰值电感器电流相应地。过压和欠压比较器将关闭稳压器
?? ??
AH2305D? ???, ??, ?? ?? DC/DC ???, ?? ???, ?? ?? ?? ?? ?????.?? ?? ?? ??? ?? ??? ?? ???? ??? ??? ??? ? ??.??? ?? ?? VIN ?? ??? ???? ?? ?? ??? ??? ? ??.?????? ?? ??? 1.0V? ?? ?? ??? ???? ??? ?? ??? ???? ????.??? ?? ???? ???? ?? ???
