JLK105D1CPA、 JLK105D2CPA、JLK105D3CPA是一款 PWM 输入调光的高精度降压型 LED 恒流驱动控制开关， 全程采用模拟调光控制模式，  JLK105D2输入220V输出20V-72V无频闪调光芯专为无频闪无噪声 LED 智能照明应用而设计， 同时具备优异的调光性能和输出电流一致性。 适于 85~270Vac 全范围输入电压的非隔离降压型 LED 恒流电源。JLK105D1CPA、 JLK105D2CPA、JLK105D3CPA集成高压启动电路和 500V 功率管， 无需 VCC 电容和辅助绕组， 只需很少的外围元件即可实现优异的恒流特性， 极大的节约了系统成本。

JLK105D1CPA, JLK105D2CPA og JLK105D3CPA er h?y-precisitet skritt-ned LED-konstant kontrollkontroll bytter med PWM-innf?ringsdimming. Analog-dimming-kontrollmoden brukes gjennom hele prosessen, som er designet for streboskopiske og lyd frie LED-intelligente lyslinjeringsp?f?ringer. Samtidig har de utmerket dimming og eksponering av n?v?rende konsekvens. Non isolated step-down LED constant current power supply suitable for 85~270Vac full range input voltage. JLK105D1CPA, JLK105D2CPA, JLK105D3CPA integrert h?yvoltage startkretse og 500V str?mbrudd, uten VCC-kapasiteter og tilstrekkelig vinding, kan oppn? utmerket konstant n?v?rende karakteristikk med f? perifere komponenter, som stort redder systemkostnader.

 JLK105D2输入220V输出20V-72V无频闪调光芯片有完备的保护功能以保障系统安全可靠的运行， 如： 逐周期电流限制 (OCP)、 过热保护(OTP)、 输出过压保护（OVP） 、 CS 采样电阻短路保护， LED 开路和短路保护等。JLK105D1CPA、 JLK105D2CPA、JLK105D3CPA无频闪调光芯片，AC220V全电压转换24串（3V灯珠电压）输出100MA电流 JLK105D1CPA、JLK105D2CPA、JLK105D3CPA/220V交流电输入，直流输出驱动灯条，灯条4并，24串，支持PWM调光，AC85V-265V转72V灯珠电压 200MA电流，JLK105D1CPA、 JLK105D2CPA、JLK105D3CPA 系列是专用于 LED 照明的恒流LED 功率开关， 芯片采用了专利的恒流架构和控制方法， 无需辅助绕组检测消磁， 芯片内部集成 500V 功率管和高压自供电电路， 只需极少的外围器件即可达到优异的恒流特性， 大大节约了系统成本，

JLK105D1CPA、 JLK105D2CPA、JLK105D3CPA集成 650V 高压供电电路， 功率MOSFET 的栅极驱动直接通过高压供电电路供电， 无需外置 VDD 电容，JLK105D1CPA、 JLK105D2CPA、JLK105D3CPA具有消磁检测功能 LK105D1CPA、 JLK105D2CPA、JLK105D3CPA设置了系统的最小退磁时间和大退磁时间， 如果电感量很小时， toff很可能会小于芯片的最小退磁时间， 系统就会进入电感电流断续模式； 而当电感量很大时， toff又可能会超出芯片的大退磁时间， 这时系统就会进入电感电流连续模式。 所以选择合适的电感值很重要。

特点如下：

@？集成高压 500V MOSFET

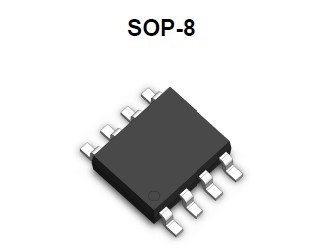

@？ 封装类型 SOP-8
