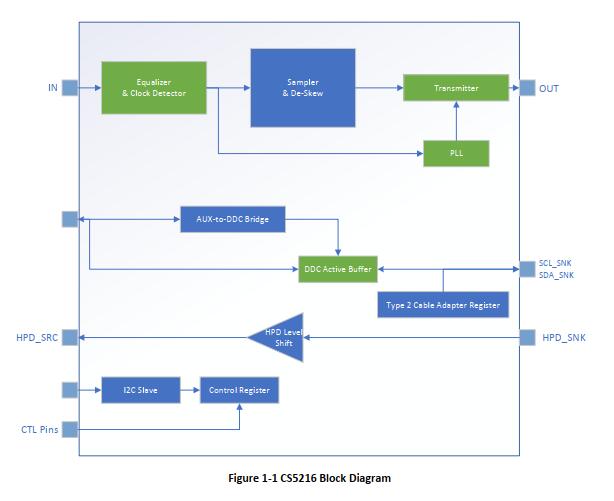

Capstone CS5216是一款单端口HDMI/DVI电平转换器/中继器，具有重新定时功能。它支持交流和直流耦合TMDS信号高达3.0-Gbps的操作与可编程均衡和抖动清洗。它包括2路双模DP电缆适配器寄存器，可用于识别电缆适配器的功能。抖动清除PLL可以更好地满足更高数据速率的HDMI抖动合规性。设备的操作和配置可以通过引脚设置或I2C总线来实现。自动关机和静噪提供灵活的电源管理。
2.总则
符合高达3.0Gbps的HDMI 1.4b规格
通过HDMI支持4K x 2K和3D视频格式
可进行水平移动的交流联轴器
可重复使用的直流耦合
用于补偿PCB和/或连接器损耗的可编程接收器均衡
抖动清洗锁相环，以实现合规性
优越的对内和对间去偏
内置DDC有源缓冲边带信号
可编程TMDS输出预加重
自动断电管理
自动静噪故障安全和电源管理
I2C可通过AUX或DDC访问的2型双模DP电缆适配器寄存器
内置AUX到I2C桥接器，支持仅AUX的GPU
低功耗
引脚控制模式或I2C控制模式的灵活性
HDMI数字输入
HDMI 1.4b兼容
内置高性能自适应均衡器
支持热插拔检测
HDMI数字输出
HDMI 1.4b兼容
每个通道的数据速率高达3-Gbps
支持高达3840 x2160@30Hz或者4096x2160@30Hz
MISC
5x5mm QFN40 RoHS兼容无铅封装
0°至70°C工作温度范围
ESD:HBM 8 kV
电力与技术
单个3.3V电源
内置1.2V LDO
