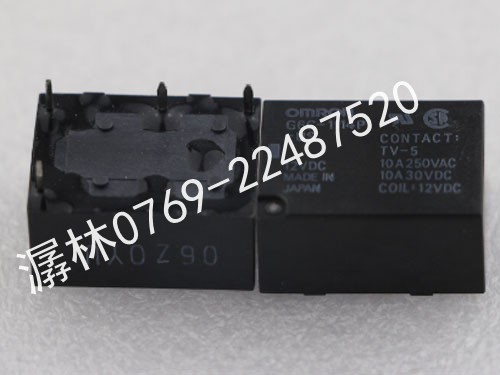

G6C 1a接点10A、1a1b接点8A与小型高容量型
● 1a接点10A、1a1b接点8A的节省空间的电源开闭及输出用
● 实现高10mm、宽20mm、长15mm的小型化
● 实现消耗电力200mW的高灵敏度
● 取得UL508、CSA规格还备有SEV规格的产品
● 备有超声波清洗型
● 备有专用插座P6C
型号
|
构造 |
接点构成 |
型号 |
线圈额定 电压〔V〕 |
最小包装单位 |
|
耐助焊剂型 |
1a |
G6C-1117P-US |
DC3/5/6/12/24V |
100个/托盘 |
注.订购时，请注明线圈额定电压（V)。
例：G6C-1117P-US DC12V
此外，交付时的包装标记及标注的电压规格为□□ VDC。
额定值
|
项目 |
额定电流(mA) |
线圈电阻() |
动作电压(V) |
复位电压(V) |
最大容许 电压(V) |
消耗功率(mW） |
|
|
DC |
3 |
67 |
45 |
70%以下 |
10%以上 |
160% |
约200 |
|
5 |
40 |
125 |
|||||
|
6 |
33.3 |
180 |
|||||
|
12 |
16.7 |
720 |
|||||
|
24 |
8.3 |
2,880 |
|||||
注1.额定电流、线圈电阻为线圈温度+23°C时的值， 公差±10%。
2.动作特性为线圈温度+23°C时的值。
3.最大容许电压为继电器线圈能够施加的电压的最大值。
开关部（接点部）
|
接点构成 |
1a接点 |
|
|
阻性负载 |
感性负载 |
|
|
AC250V 10A(8A) |
感性负载 (cos中=0.4、L/R=7ms) |
|
|
接触结构 |
单 |
|
|
接点材质 |
Ag合金（无Cd材料） |
|
|
额定通电电流 |
10A(10A) |
|
|
接点电压的最大值 |
AC380V DC125V |
|
|
接点电流的最大值 |
10A(10A) |
|
|
开关容量的最大值（参考值） |
2，500VA 300W |
1,250VA 220W |
性能
|
项目 种类 |
单稳型 |
|
|
接触电阻*1 |
30mΩ以下 |
|
|
动作（置位）时间*2 |
10ms以下(约5ms) |
|
|
复位（重置）时间*2 |
10ms以下 |
|
|
最小置位脉冲宽度 |
— |
|
|
最小重置脉冲宽度 |
— |
|
|
绝缘电阻*3 |
线圈接点间 |
1000MΩ以上 |
|
同极接点间 |
1000MΩ以上 |
|
|
异极接点间 |
1000MΩ以上(1a、1b接点） |
|
|
置位*重置线圈间 |
— |
|
|
耐压 |
线圈接点间 |
AC2000V 50/60Hz 1min |
|
同极接点间 |
AC1000V 50/60Hz 1min |
|
|
异极接点间 |
AC2000V 50/60Hz 1min(1a、1b接点） |
|
|
置位*重置线圈间 |
— |
|
|
振动 |
耐久 |
10?55?10Hz单振幅0.75mm(双振幅1.5mm) |
|
误动作 |
10?55?10Hz单振幅0.75mm(双振幅1.5mm) |
|
|
冲击 |
耐久 |
1,000m/s2 |
|
误动作 |
100m/s2 |
|
|
寿命 |
机械 |
5,000万次以上（开关频率18,000次/h) |
|
电气 |
10万次以上（额定负载 开关频率1800次/h） |
|
|
故障率P水准〔参考值*4） |
DC5V 10mA |
|
|
使用环境温度 |
—25~+70C(不结冰、无凝露） |
|
|
使用环境湿度 |
5 ?85%RH |
|
|
重量 |
约 5.6g |
|
注.上述值为初始值。
*1.测量条件：根据电压下降法，在DC5V 1A的 条件下。
*2.测量条件：用DC500V兆欧表测量（置位*重置线圈间为DC250V），位置与测量耐压时相同。（但是，位置~重置线圈除外）
*3.此值为开关频率120次/min时的值。
