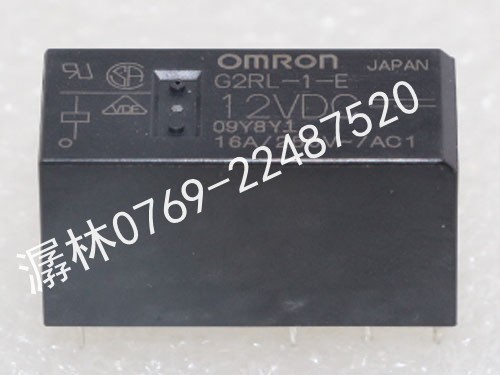

G2RL-1-E参考参数
种类
|
极数 |
1极 |
||
|
接点构成 |
1c |
||
|
构成 保护构成 |
型号 |
线圈额定 电压（V) |
|
|
高容量型 |
耐焊剂型 |
G2RL-1-E |
DC 5 |
|
DC 12 |
|||
|
DC 24 |
|||
|
DC 48 |
|||
注1.订购时，请注明线圈额定电压（V)。
例：G2RL-1A DC5
此外，交付时的包装标记及标注的电压规格为OOVDC。
注2.请以固定杆装（20个/支）为单位进行订购。
|
额定值 操作线圈 |
|||||||
|
额定电压 项目 |
额定电流(m A) |
线圈电阻P) |
动作电压(V) |
复位电压(V) |
最大容许电压(V) |
消耗功率(mW) |
|
|
DC |
5 |
80 |
62.5 |
70%以下 |
10%以上 |
130% (85t：时） |
约400 |
|
12 |
33.3 |
360 |
|||||
|
24 |
16.7 |
1,440 |
|||||
|
48 |
8.96 |
5,358 |
约430 |
||||
注1.额定电流和线圈电阻为线圈温度在+23°C时的值，公差±10%。
注2.动作特性为线圈温度+23C时的值。
注3.最大容许电压为继电器线圈能够施加的电压的最大值。
开关部（接点部）
|
分类 |
高容量型（阻性负载） |
|
项目 型号 |
G2RL-1-E |
|
接触结构 |
单 |
|
接点材质 |
Ag合金（无Cd材质） |
|
额定负载 |
AC250V16A |
|
额定通电电流 |
16A |
|
接点电压的最大值 |
AC440V、DC300V |
|
接点电流的最大值 |
16A |
|
故障率P水准（参考值*) |
DC 24V40mA |
此值为开关频率120次/分钟时的值。
性能
|
分类 |
高容量型 |
|
|
极数 |
1极 |
|
|
接触电阻*1 |
lOOmΩ以下 |
|
|
动作时间 |
15ms以下 |
|
|
复位时间 |
5ms以下 |
|
|
最大开关 |
机械 |
18,000次/h |
|
频率 |
额定负载 |
1，800次/h |
|
绝缘电阻*2 |
1，000MΩ以上（DC500V兆欧表） |
|
|
耐压 |
线圈和接点之间 |
AC 5,000V 50/60 Hz lmin |
|
同极接点之间 |
AC 1,000V 50/60 Hz lmin |
|
|
异极接点之间 |
||
|
耐冲击电压 |
10kV(1.2X50ns) |
|
|
振动 |
耐久 |
10?55?10Hz单振幅0.75mm (双振幅1.5mm) |
|
误动作 |
10?55?10Hz单振幅0.75mm (双振幅1. 5mm) |
|
|
冲击 |
耐久 |
l，000m/s2 |
|
误动作 |
励磁:100m/s2、无励磁:100m/s2 |
|
|
寿命 |
机械 |
2,000万次以上（开关频率18,000次/h) |
|
电气*3 (阻性负载） |
G2RL-1-E： AC250V 16A 3万次 |
|
|
使用环境温度 |
-40~+85°C (无结冰、凝露） |
|
|
使用环境湿度 |
5 ?85%RH |
|
|
重量 |
约12g |
|
注.上述为初始值。
*1.测量条件：根据压降法，在DC5V1A的条件下测量。
*2.测量条件：用DC 500V兆欧表测量，位置与测量耐压时相同。
*3.开关频率1，800次/小时。
