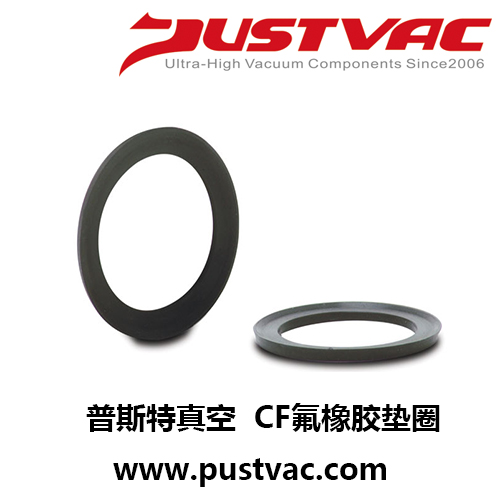

PUSTVAC真空CF氟橡胶垫圈
品牌：PUSTVAC
简单介绍：
PUSTVAC普斯特真空是一家专业从事超高真空零部件设计制造企业，主要生产各种高真空和超高真空零部件。
CF法兰是由两个对称的刀口法兰通过螺栓螺母连接。
CF法兰有螺纹孔法兰和通孔法兰两种形式，CF螺纹孔法兰可以选择UNC、UNF或公制螺纹。
为了方便安装，CF法兰分为固定法兰和旋转活套法兰，对于安装角度有要求的安装场所，可以选用旋转活套法兰。
螺纹法兰通常是一个法兰上是通孔，另外一个配套法兰攻螺纹，不锈钢螺栓穿过通孔法兰锁在攻螺纹的法兰上。不需要螺母
通孔法兰是通过不锈钢螺栓和螺母或钢板螺母互相固定，钢板螺母中心在两个相邻的孔的中间，可替代外六角头螺母。
相关产品：真空CF氟橡胶垫圈、真空不锈钢CF氟橡胶垫圈，PUSTVAC 真空CF氟橡胶垫圈、真空标准件、超高真空零部件、PUSTVAC 真空CF氟橡胶垫圈
详细介绍：
品牌：PUSTVAC
产品系列：CF 真空法兰
规格范围：CF16、CF35、CF63、CF100、CF150、CF200、CF250、其他尺寸请联系
法兰材质：优质氟橡胶
密封材质：无氧铜垫圈或氟橡胶垫圈
紧固件: 螺栓、螺杆、螺母、弹垫、钢板螺母
真空范围： >1 .3E-11pa(无氧铜圈) ,>1 .3E-6pa(氟橡胶垫圈)
温度范围：–200 ?C ~ 450 ?C (无氧铜圈) , –20 ?C ~ 200 ?C (氟橡胶垫圈 )
产品优势：
格的材料选择
PUSTVAC选择最优质的氟橡胶材料，确保材质品质可靠。
兰加工一体成型
PUSTVAC所有部件表面光亮光滑，表面无毛刺、飞边。
④产品清洁及表面处理
PUSTVAC真空产品都经过超声波清洗，焊接件电解抛光处理。
⑦产品真空包装
PUSTVAC品牌真空产品真空除气完成后均进行真空包装。
PUSTVAC真空CF氟橡胶垫圈安装及装配图
?PUSTVAC建议在所有CF法兰螺纹紧固件上使用优质高温螺纹润滑剂(避免紧固件滑丝带来麻烦)。
?在操作和安装CF组件时，建议使用无尘手套组装。因为轻微的指纹或其他污渍都可以极大地影响真空度。
?仔细检查各法兰密封面和密封垫片表面的光洁度或粗糙度,然后再进行安装。
?确保密封垫片和法兰面是平行的,使相互配合的法兰的泄漏测试槽对齐，然后安装螺栓并拧紧
?按照顺时针或逆时针方向依次拧紧螺栓，用合适的扭矩值将每个螺栓每次拧1/4到1/2圈，直到配合法兰面与面接触
?拧紧螺栓的扭矩值，下表表格已列出
|
法兰外径 |
法兰外径 |
螺栓扭矩 |
|
O.D. (in) |
O.D. (mm) |
(ft.–lbs.) |
|
1 1/3 |
34 |
7 |
|
2 3/4 |
70 |
12 |
|
4 1/2 |
114 |
15 |
|
6 |
152 |
15 |
|
8 |
203 |
15 |
|
10 |
254 |
15 |
相关产品：真空CF氟橡胶垫圈、真空不锈钢CF氟橡胶垫圈，PUSTVAC 真空CF氟橡胶垫圈 、真空标准件、超高真空零部件、PUSTVAC 真空CF氟橡胶垫圈
