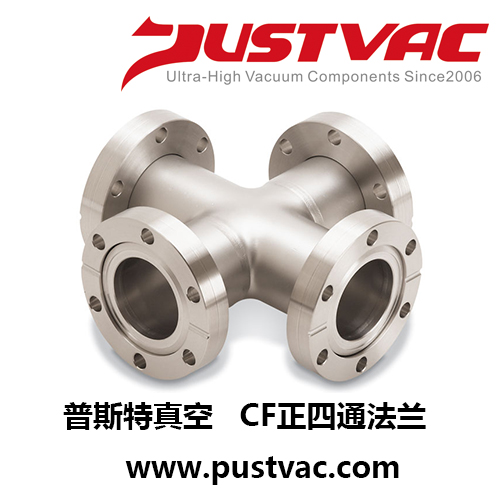

PUSTVAC真空CF正四通

品牌：PUSTVAC

简单介绍：
PUSTVAC普斯特真空是一家专业从事超高真空零部件设计制造企业，主要生产各种高真空和超高真空零部件。

CF法兰是由两个对称的刀口法兰通过螺栓螺母连接。

CF法兰有螺纹孔法兰和通孔法兰两种形式，CF螺纹孔法兰可以选择UNC、UNF或公制螺纹。

为了方便安装，CF法兰分为固定法兰和旋转活套法兰，对于安装角度有要求的安装场所，可以选用旋转活套法兰。

螺纹法兰通常是一个法兰上是通孔，另外一个配套法兰攻螺纹，不锈钢螺栓穿过通孔法兰锁在攻螺纹的法兰上。不需要螺母

通孔法兰是通过不锈钢螺栓和螺母或钢板螺母互相固定，钢板螺母中心在两个相邻的孔的中间，可替代外六角头螺母。

相关产品：真空CF正四通、真空不锈钢CF正四通，PUSTVAC 真空CF正四通、真空标准件、超高真空零部件、PUSTVAC 真空CF正四通

详细介绍：
品牌：PUSTVAC

产品系列：CF 真空法兰

规格范围：CF16、CF35、CF63、CF100、CF150、CF200、CF250、其他尺寸请联系

法兰材质：304不锈钢或316L不锈钢

密封材质：无氧铜垫圈或氟橡胶圈

紧固件: 螺栓、螺杆、螺母、弹垫、钢板螺母

真空范围： >1 .3E-11pa(无氧铜圈) ,>1 .3E-6pa(氟橡胶圈)

温度范围：–200 ?C ~ 450 ?C (无氧铜圈) , –20 ?C ~ 200 ?C (氟橡胶圈 )

产品优势：

①严格的材料选择

PUSTVAC选择最优质的宝钢材料加工，确保材质品质可靠。

②焊接及机加工

PUSTVAC焊接采用氩弧焊焊接方式；

PUSTVAC所有部件表面光亮光滑，表面无毛刺、飞边。

    CF刀口刀尖R0.1mm倒圆角,延长刀口法兰使用寿命

    CF法兰连接孔有通孔和螺纹孔两种可选。

    CF法兰有活套法兰和固定法兰两种可选。

配合尺寸公差范围：±20~50 μm。

表面粗糙度范围：0.8~1.6 μm。

③焊接组件泄漏检测

PUSTVAC真空焊接组件均会通过氦质谱检漏仪检测漏率值≤1E-11 pa.m3/s。

④产品清洁及表面处理

       PUSTVAC真空产品都经过超声波清洗，焊接件电解抛光处理。

⑤烘烤除气

PUSTVAC 品牌所有部件都经过烘烤除气工艺，减少客户获得预想真空度时间，品质有保证。

⑥产品具有互换性特点

PUSTVAC品牌超高真空零部件采用公英制双标准，能与国内外仪器配套使用，产品具有互换性特点。

⑦产品真空包装

       PUSTVAC品牌真空产品真空除气完成后均进行真空包装。

PUSTVAC真空CF正四通安装及装配图

?PUSTVAC建议在所有CF法兰螺纹紧固件上使用优质高温螺纹润滑剂(避免紧固件滑丝带来麻烦)。

?在操作和安装CF组件时，建议使用无尘手套组装。因为轻微的指纹或其他污渍都可以极大地影响真空度。
?仔细检查各法兰密封面和密封垫片表面的光洁度或粗糙度,然后再进行安装。
?确保密封垫片和法兰面是平行的,使相互配合的法兰的泄漏测试槽对齐，然后安装螺栓并拧紧
?按照顺时针或逆时针方向依次拧紧螺栓，用合适的扭矩值将每个螺栓每次拧1/4到1/2圈，直到配合法兰面与面接触

?拧紧螺栓的扭矩值，下表表格已列出

相关产品：真空CF正四通、真空不锈钢CF正四通，PUSTVAC 真空CF正四通 、真空标准件、超高真空零部件、PUSTVAC 真空CF正四通
