本公司所有产品颜色有绿色，蓝白，红黑。公司随机发货，颜色与实物可能存在不相符。

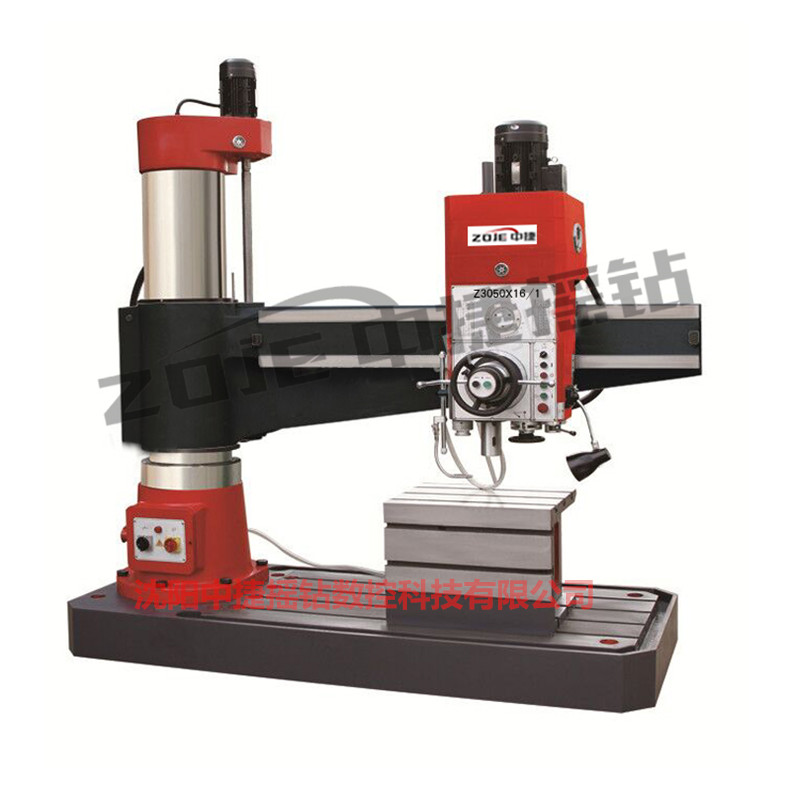

沈阳中捷Z3050X16/1摇臂钻床中捷质量加强型摇臂钻
摇臂钻床Z3050X16/1，Z3050X20/1摇臂钻床配置特点
1、液压夹紧2、液压变速3、液压预选
4、机械电气双重保险
|
主要技术参数 |
SPECIFICATIONS |
Z3050X16/1 |
Z3050X20/1 |
|
钻孔大直径（mm) |
Max. drilling dia(mm) |
50 |
50 |
|
主轴端面至工作台距离（mm) |
Distance from spindle nose to table surface(mm) |
320-1220 |
320-1220 |
|
主轴中心至立柱母线距离（mm) |
Spindle center to column generating distance |
370-1620 |
350-2020 |
|
主轴行程（mm) |
Spindle travel (mm) |
315 |
315 |
|
主轴锥孔（莫氏） |
Spindle Cone |
5 |
5 |
|
主轴转速范围（r.p.m) |
Range of spindle speeds(r.p.m) |
25-2000 |
25-2000 |
|
主轴转速级数 |
Spindle speed series |
16 |
16 |
|
主轴进给量范围（r.p.m) |
Spinde feeding range(r.p.m) |
0.04-3.2 |
0.04-3.2 |
|
主轴进给量级数 |
Spinde feeding step |
16 |
16 |
|
摇臂回转角度（° ) |
Rocker rotary angle |
±180° |
±180° |
|
主电机功率（kw) |
Main motor power (kw) |
4 |
4 |
|
升降电机功率（kw) |
Movements motor power(kw) |
1.5 |
1.5 |
|
机床重量（kg) |
Machine weight |
3500 |
3900 |
|
外形尺寸（mm) |
Overall dimensions(mm) |
2500x1060x2800 |
2900x1060x2800 |
