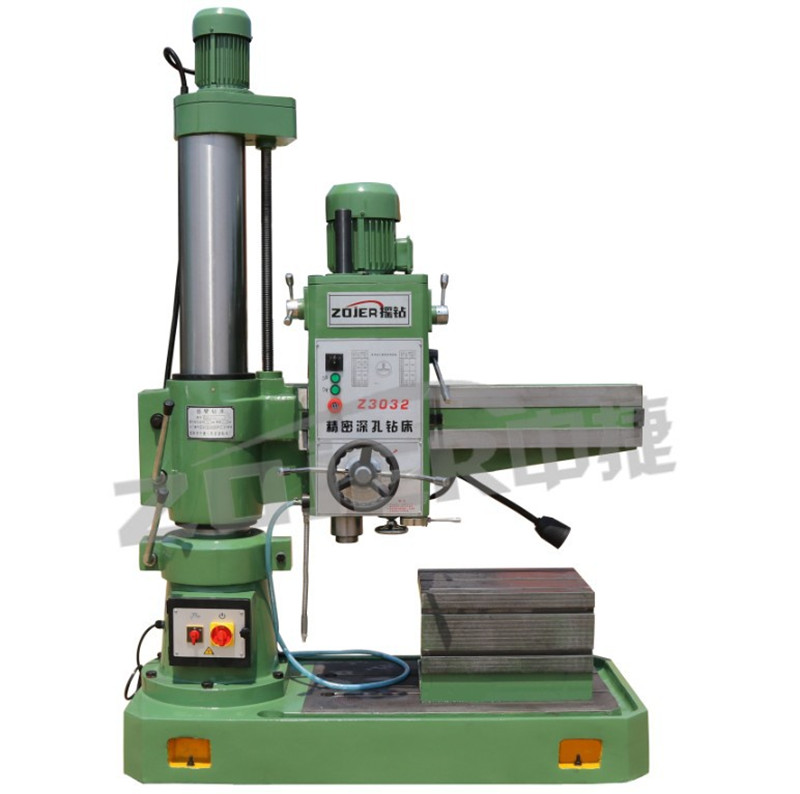

Z3032x10摇臂钻床特点
1、机械加紧；2、机械变速；3、自动进刀；
4、有主轴限位开关；5、主轴行程达到280mm
Z3032x10摇臂钻床技术参数
|
中捷摇臂钻 主要技术参数 |
Units |
Z3032X8/10 |
Z3025X8/10 |
|
大孔直径 |
mm |
32mm |
25mm |
|
主轴中心线至立柱母线距离 |
mm |
300-900 |
300-900 |
|
主轴箱水平移动距离 |
mm |
600 |
600 |
|
主轴端面至底座工作面距离 |
mm |
260-1000 |
260-1060 |
|
主轴行程 |
mm |
280 |
280 |
|
主轴锥孔（莫氏） |
Morse No. |
4# |
4# |
|
主轴转速范围 |
rpm |
75-1220 |
75-1220 |
|
主轴转速级数 |
step |
6 |
6 |
|
主轴进给量范围 |
mm/r |
0.1 0.16 0.25 |
0.1 0.16 0.25 |
|
主轴进给量级数 |
step |
3 |
3 |
|
主轴允许大进给抗力 |
n |
6500 |
5000 |
|
摇臂回转角度 |
度 |
180 |
180 |
|
主轴电机功率 |
kw |
2.2 |
2.2 |
|
整机重量 |
kg |
1300 |
1300 |
|
外形尺寸 |
mm |
1500×700×2100 |
1500×700×2100 |
