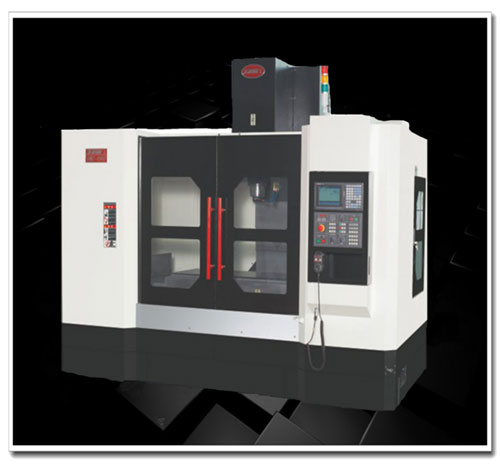

CNC加工中心VMC-855的主要优势
★该cnc加工中心功能强大，操作简单易学、适应范围广，高效稳定，性价比高能钻能攻能铣。
★采用成熟稳定的工业数控系统，我司主要采用了日本FANUC，与日本三菱系统，保障系统的稳定性。
★采用上银/银泰/力士乐的精密高速线性导轨（采用滚珠或滚柱线轨），确保产品的加工精度。
机床标准规格
|
1.行程 |
X 轴行程 850 MM Y 轴行程 550 MM Z 轴行程 550 MM |
|
2.主轴 |
主轴转速 8000 RPM （皮带式传动） 主轴孔锥度 锥度 BT.40 主轴鼻端至工作台距离 120-670MM 主轴中心至立柱轨面距离 605MM |
|
3.进给 |
X,Y,Z轴快速位移 16 m/16m /16 m /min |
|
4.工作台 |
工作台面积 1000MM×550MM 工作台载重量 600 KG T型槽宽 18×5×100MM |
|
5.数控系统 |
MITSUBISHI: M80A |
|
6.刀库(选购配件,需另计费) |
刀库容量 24T 最大刀具外径 80MM （无相邻刀具200MM） 最大刀具长度 300 MM 最大刀具重量 7 KG |
|
7.驱动马达 |
主轴马达 SJ-D11 X轴 伺服马达 HG303 Y轴 伺服马达 HG303 Z轴 伺服马达 HG303 |
|
8.护罩 |
全护罩 |
|
9.颜色 |
型录标准颜色 |
|
10.机床 |
机械占用面积及高度 2860X2450X2900 MM 机械约重量 6000kg |
二. 标准附件
|
NO. |
规 格 |
数量 |
|
１. ２. ３. ４. ５. ６. ７. 8. 9. 10. 11. |
主轴吹气系统 刀具冷却系列 全罩式防护罩 自动润滑系统 工作灯 调整垫块及螺栓 积屑箱 水箱 工具箱 附送BT40刀柄 +拉钉 附送BT40锁刀座 |
1 1 1 1 1 6 1 1 1 1套 1支 |
三．机床常用配件
|
序号 |
项目 |
制造商 |
原地 |
规格 |
|
1 |
控制系统 |
三菱 |
日本 |
M80A |
|
2 |
主轴马达 |
三菱 |
日本 |
SJ-D11 |
|
3 |
三轴马达 |
三菱 |
日本 |
X\Y\Z:HG303 |
|
4 |
主轴 |
数格/昊志/睿莹 |
台湾 |
BT40 8000rpm |
|
5 |
四瓣爪 |
数格/昊志/睿莹 |
台湾 |
长4、后2 |
|
6 |
三轴滚珠丝杆 |
上银/银泰 |
台湾 |
C3级 规格：40mmX8 |
|
7 |
轴承 |
NSK/NACHI |
日本 |
30TAC62SU |
|
8 |
联轴器 |
NBK/瑞迪 |
日本/中国 |
24X35 |
|
9 |
打刀系统 |
臻尚 |
台湾 |
G4000 |
|
10 |
电磁阀 |
SMC/CKD |
日本 |
SY513-5DD-01/4GD210-06-B-3 |
|
11 |
主轴冷却系统 |
乔锋 |
中国 |
AO-10PTS |
|
12 |
切削冷却马达 |
洛凯 |
中国 |
LDPB2V-30 |
|
13 |
三点组合 |
SMC/CKD |
日本 |
AW30-Z1T00215/C3040-10-W-FT6/Z |
|
14 |
交流接触器 |
施耐德 |
法国 |
LC1-D40AM7C |
|
15 |
断路器 |
施耐德 |
法国 |
NF63-CW 3P 40A |
|
16 |
继电器 |
欧姆龙/IDCE |
日本/台湾 |
24VDC |
|
17 |
开关电源 |
欧姆龙/明伟 |
日本/台湾 |
150-24V |
|
18 |
中央润滑系统 |
宝腾 |
台湾 |
TM-302FW-T2P |
★CNC加工中心配置优势
1.机床标配刀臂式刀库，比传统斗笠式刀库获得更快换刀速度，全面提高加工效率
2.控制系统全面升级，更符合人机工程学，操作更简便，内镶式操作箱可作0-100度旋转，操作高度1600mm,与荧幕屏视高度1500mm，从地面计起）为最佳操作区域。
3.电控箱电气布局科学合理，AC/DC层次分明，避免信号干扰，机械性能更加稳定可靠。
★CNC加工中心服务优势
1.所有机床享有免费安装调试服务，机床到达我们服务人员马上进行安装调试，保障您的生产进度。
2.数控机床保障升级，所有机床均享有整机免费保修1年服务，如果有问题，只需要拨打我司的售后服务热线即可。
3.全国统一售后服务模式，电话报障后，24小时内响应，48小时直接到您工厂解决
