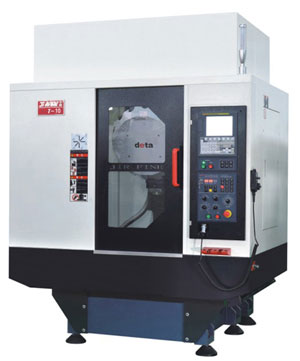

1.行程

X 轴行程  1000 MM

Y 轴行程  500 MM

Z 轴行程  300 MM

2.主轴

主轴转速  20000 RPM （直结式传动）

主轴孔锥度  BT.30

主轴鼻端至工作台距离   180-480MM

主轴中心至立柱轨面距离  560MM

3.进给

X,Y,Z轴快速位移   48m/48m /48 m /min

4.工作台

工作台面积  1100MM×500MM

工作台载重量 400 KG

T型槽宽     14×5×80MM

5.数控系统

FANUC: 0I-MF

6.刀库

(夹臂式)

T:T 1.4秒

刀库容量              21T

最大刀具外径          100MM （无相邻刀具140MM）

最大刀具长度          200 MM

最大刀具重量          3 KG

7.驱动马达

主轴马达  αil2/20000

X轴  伺服马达      αiS12/4000

Y轴  伺服马达      αiS12/4000

Z轴  伺服马达      βiS22B/3000

8.护罩

全护罩

9.颜色

型录标准颜色

10.机床

机械占用面积及高度 2450*2850*2420 MM

机械约重量  4500kg

NO.

 规                   格

数量

１.

２.

３.

４.

５.

６.

７.

8.

9.

10.

11.

主轴吹气系统

刀具冷却系列

全罩式防护罩

自动润滑系统

工作灯

调整垫块及螺栓

积屑箱

水箱

工具箱

附送BT30刀柄 +拉钉

附送BT30锁刀座

1

1

1

1

1

6

1

1

1

1套

1支

序号

项目

制造商

原地

规格

1

控制系统

FANUC

日本

0I-MF

2

主轴马达

FANUC

日本

Ail2/20000

3

三轴马达

FANUC

日本

X\Y :αiS12/4000;Z:βiS22B/3000

4

主轴

昊志

中国

BT30  20000rpm

5

四瓣爪

昊志

中国

长4、后2

6

三轴滚珠丝杆

上银/银泰

台湾

C3级规格X/Y/Z：36mm 螺距：16mm

7

导轨

上银/银泰/力士乐

台湾/德国

P4级 X/Y/Z：34mm

8

轴承

NSK/NACHI

日本

XY/Z:25TAC62B

9

联轴器

NBK/瑞迪

日本/中国

X/Y:20-24  Z :20-35

10

电磁阀

CKD

日本

4GD210-06-B-3

3GD266OR-06-B-3

11

切削冷却马达

洛凯

合资

LDPB2V-30

12

三点组合

CKD

日本

C3040-10-W-F

13

交流接触器

施耐德

法国

LC1-D40AM7C

14

断路器

施耐德

法国

NF63-CW 3P 40A

15

继电器

欧姆龙/idce

日本/台湾

MY2N-J24VDC

16

开关电源

欧姆龙/明伟

日本/台湾

150-24V

17

中央润滑系统

宝腾

台湾

BT-C2P3-26

18

刀库

德大

台湾

BT30/21T
