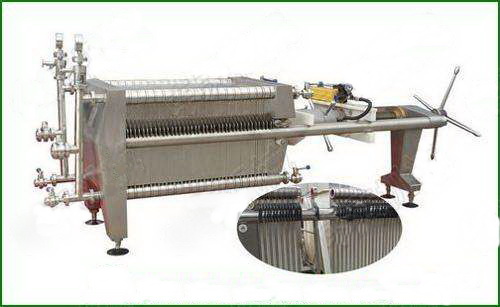

新乡新航牌全不锈钢400×400板框式硅藻土过滤机果酒红酒专用
本机是从德国引进技术生产，是目前应用最多也最可靠的澄清过滤设备，它以纸板为支撑板，以硅藻土为过滤介质，可以对各种酒类、饮料、食品、医药等行业的液态制品进行澄清过滤；更好地保留了原液的生物稳定性。该类设备具有结构简单、维修方便、容易操作以及过滤质量稳定可靠等优点,被广泛使用于过滤量不大的企业与啤酒屋。
本设备具有结构简单，维修方便，容易操作，过滤质量高且稳定等优点。
二、新乡新航牌全不锈钢400×400板框式硅藻土过滤机技术特性
|
参考流量（红酒）（L/h） |
7000—8000 |
|
滤板数量（片） |
28 |
|
滤框数量（片） |
27 |
|
端板数量（片） |
2 |
|
过滤面积（m2） |
8 |
|
预涂量 |
1—1.4Kg/m2 |
|
过滤纸板尺寸（mm） |
807×397×3.5 |
|
最高工作压力（MPa） |
0.6 |
|
混合罐容积（L） |
100 |
|
隔膜泵减速机型号 |
XLD0.37-2-1/23 |
|
隔膜式计量添加泵流量 |
25-160L/h |
|
主管路通径（mm） |
DN25（φ31.8） |
|
进出口管径（mm） |
DN40 |
|
手动油泵型号 |
SYB-2 |
|
液压缸活塞直径（mm） |
100 |
|
外形尺寸（mm） 主机：长×宽×高 |
3500×800×1050 |
|
重量（kg） |
1000 |
|
注：过滤面积或过滤板组数可以根据用户要求来确定 |
|
三、新乡新航牌全不锈钢400×400板框式硅藻土过滤机主要特点
1、从机械性能到使用性能完全满足现代酿造、饮料和制药以及化工等行业液态处理的各项技术要求及质量标准。
2、本设备与液体接触的金属材料全部选用优质304不锈钢，表面机械抛光或电化学抛光。与液体接触的密封圈、密封垫等均选用无毒、无味、无颗粒脱落、耐腐蚀的非金属材料。
3、管路系统采用食品级抛光管及管阀件，焊接采用惰性气体保护焊；达到卫生级标准，使液体处理处于卫生状态，质量完全符合GMP/FDA规范要求。
4、过滤板组由特制的冷拉型材焊接，采用工装保证，大小均匀一致，互换性好。在机架上的过滤板组每两块间外形尺寸偏差不超过0.5mm，每10块间误差≤2mm，大大低于国家标准。
5、选用不锈钢膜片压力表检测进出口压力，直观可靠。
6、压紧装置操作简单、使用方便，可完全保证过滤的密封性要求。
四、设备结构
本机为400×400板框式硅藻土过滤系统，由400×400板框式硅藻土过滤主机、混合添加系统（混合罐、隔膜泵等）、循环管路（管阀件）、输液泵、电器控制箱等组成。400×400板框式硅藻土过滤主机由前支架、后支架、活动盖板、过滤板组、压紧装置和支腿等构成。过滤板组由多块方形过滤板、密封件、端板及纸板相间迭在一起，垂直悬挂在两侧支承杠上。
压紧装置由简易手轮和手动液压装置组成。简易手轮每转动一周，活动盖板前进一个螺距，转动手轮装置推动活动盖板，压紧力通过丝杠传给活动盖板，活动盖板前进推动过滤板组前进，当难易转动简易手轮时，通过手动液压装置，使活动盖板继续前进，从而使过滤板组间紧密贴合，保证过滤时的良好密封。管路中配两个压力表视镜装置，用于显示进出口的压力和观察液体的混浊度及排气情况。
