新乡新航牌水过滤器XHZQ﹣MD系列全自动毛刷自清洗式
XHZQ系列自清洗水过滤器是一种利用滤网直接拦截水中的杂质，去除水中悬浮颗粒及污物，降低浊度，净化水质，保护系统其他设备正常工作的精密设备；过滤器通过优化的流体通道设计，使得设备同时具有良好的过滤性能和较低压降的特性。过滤过程中由于使用了智能化设计，系统可自动识别杂质沉积程度，给出信号控制清洗装置及排污阀自动进行清洗排污。清洗排污时系统流体不断流，实现了连续化、自动化生产；广泛应用于钢铁、冶金、石化、矿山及造纸等工艺用水及循环冷却水、农业用水、生活用水及其它类似悬浮液的粗过滤和精过滤。

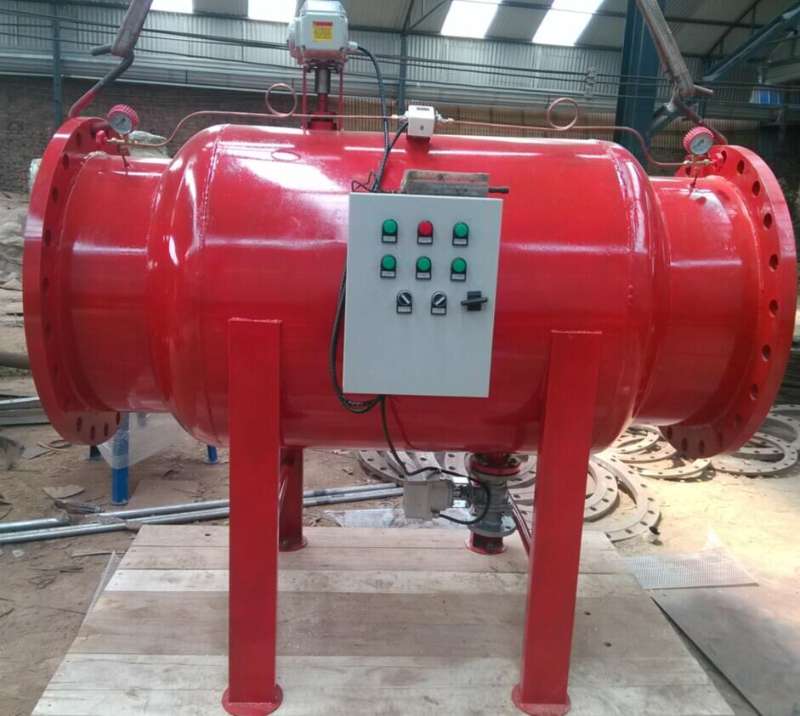

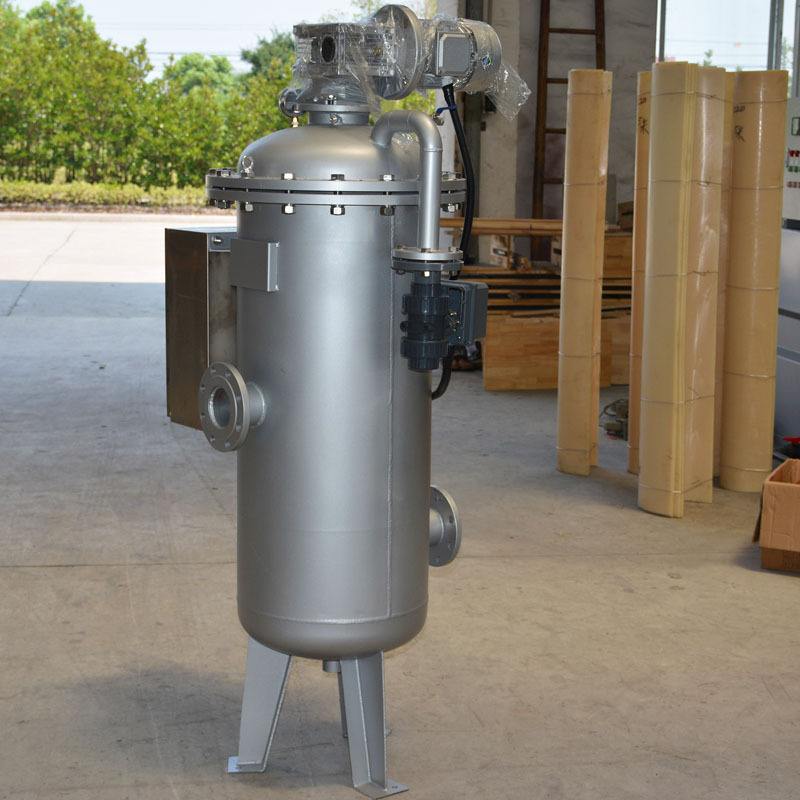

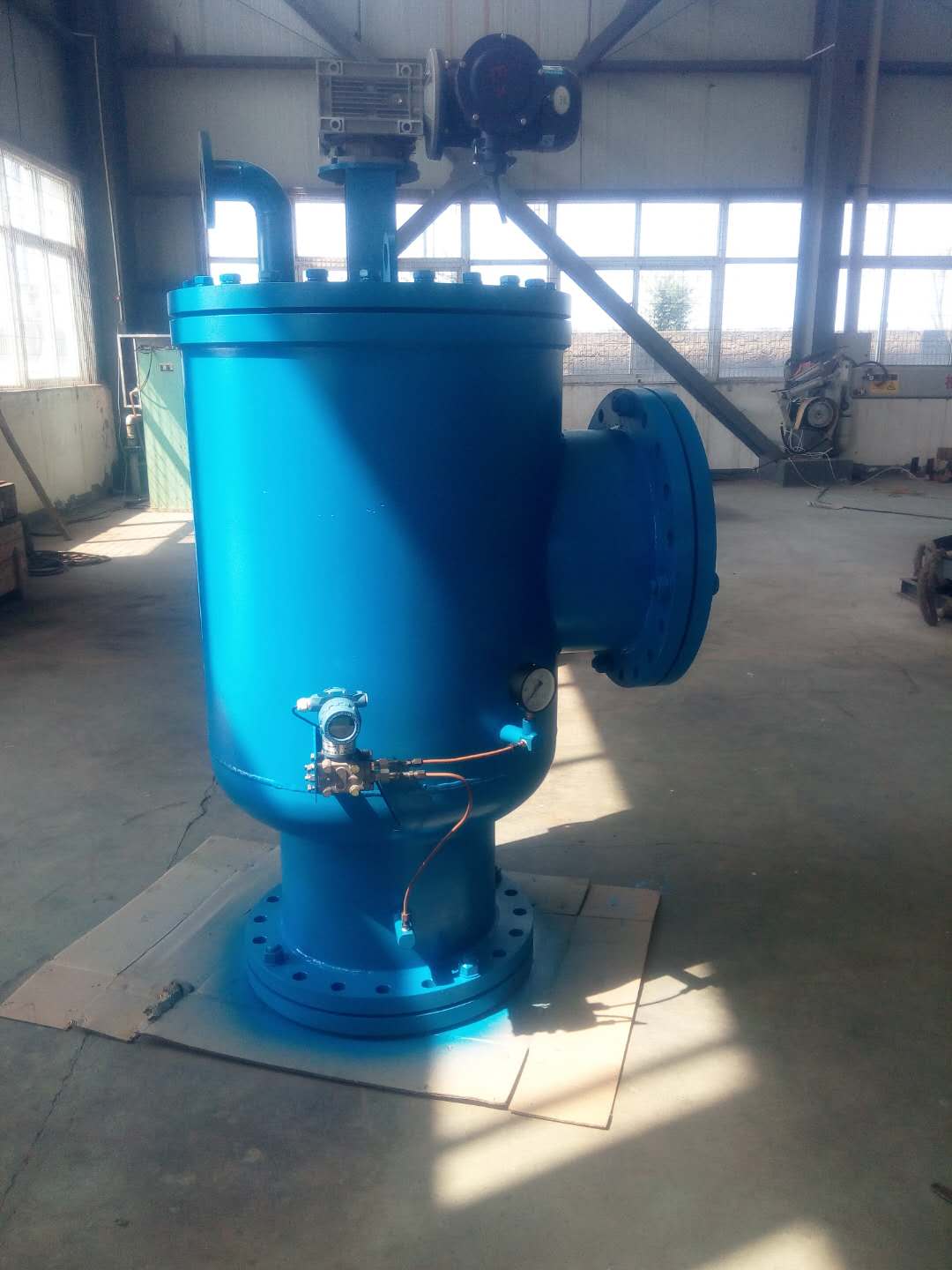

我公司生产的XHZQ系列自清洗水过滤器按清洗方式分为刷式自清洗过滤器和反冲洗式自清洗过滤器两大系列，刷式自清洗过滤器按安装形式又分有立式、卧式、多筒式及Y型多种型式，共有几十种规格产品。过滤单元模块化设计，过滤精度从25微米到3000微米，可满足各种用户的需求；过滤元件为优质不锈钢制成的坚固的楔形滤芯或优质不锈钢编织滤芯，滤芯清洗方便、经久耐用。根据需要，可以很方便地更换不同规格的滤芯。
公司致力于过滤器的研发与生产。针对不同行业、不同的使用环境，不同用户的水处理使用习惯，自动清洗启动控制设计有手动、压差、压差/时间、PLC(带远传)多种方式可供选择。过滤器标配材料为罐体碳钢，不锈钢楔形滤芯/不锈钢编织滤芯，清洗机构（内部）为不锈钢。另可提供一系列特殊材质、防爆规格及特殊规格的特种机型供特殊用户的需求，详情请与我们联系。
工作原理
待处理的水由过滤器进口进入器体，水中的杂质不断沉积在不锈钢滤网上，由此产生压差。当过滤器进出口的压差/时间达到预设值时，过滤器将开始自清洗过程，整个自清洗过程包含两个步骤：打开位于过滤器上盖上的排污阀；电机带动器体滤网内的不锈钢刷转动，被滤网所拦截的杂质因此被钢刷刷下并从排污阀排出。整个清洗过程耗时约15-60秒，清洗时系统不断流，过滤器的整个运行过程由随机配备的一个控制箱来控制。
技术规范
● 工作压力： 0.6Mpa—1.0Mpa
● 工作温度： ≤90℃
● 压力损失： ≤0.018Mpa
● 过滤精度： 100μm—3000μm
● 自清洗控制方式： PLC、压差、时间、手动
● 电压： 220V—380V/50Hz
● 控制界面： 人机、旋钮、开关
● 滤网类型： 不锈钢楔形缠绕、编织网
● 法兰连接标准： GB9119-88
技术参数
|
规格型号 |
进出口通径 |
排污口通径 |
过滤面积 |
电机功率 |
流量 |
|
|
mm |
in |
mm |
cm2 |
kw |
m3/h |
|
|
XHZQ-MD□50 |
50 |
2 |
25 |
625 |
0.18 |
18 |
|
XHZQ-MD□80 |
80 |
3 |
25 |
1165 |
0.18 |
45 |
|
XHZQ-MD□100 |
100 |
4 |
40 |
1367 |
0.18 |
65 |
|
XHZQ-MD□150 |
150 |
6 |
50 |
3015 |
0.25 |
180 |
|
XHZQ-MD□200 |
200 |
8 |
50 |
5270 |
0.25 |
300 |
|
XHZQ-MD□250 |
250 |
10 |
50 |
7867 |
0.37 |
410 |
|
XHZQ-MD□300 |
300 |
12 |
50 |
11414 |
0.37 |
600 |
|
XHZQ-MD□350 |
350 |
14 |
50 |
15552 |
0.55 |
900 |
|
XHZQ-MD□400 |
400 |
16 |
65 |
20345 |
0.55 |
1100 |
|
XHZQ-MD□450 |
450 |
18 |
65 |
25751 |
0.55 |
1500 |
|
XHZQ-MD□500 |
500 |
20 |
65 |
31786 |
0.55 |
2000 |
|
XHZQ-MD□600 |
600 |
22 |
80 |
42295 |
0.75 |
2800 |
|
XHZQ-MD□700 |
700 |
24 |
80 |
61572 |
0.75 |
3900 |
注：
1、超过规范压力时，请订货时说明。
2、□ T-多筒、W-卧式、L-立式、Y-Y型。
3、立式规格DN150及以上。
设备实行三包，三包期一年，新乡发货，免费包装运输。
