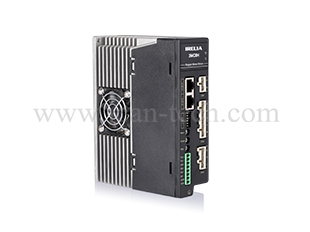

3MC8H三相步进驱动器参数规格
3MC8H电气参数
| 类别 |
3MC8H |
|||
|
最小值 |
典型值 |
最大值 |
单位 |
|
|
输出电流 |
0.5 |
- |
8.0 |
A |
|
输入电源电压 |
AC85V |
AC220V |
AC265V |
V |
|
输入信号电压 |
3.3 |
5 |
24 |
VDC |
| 输入脉冲频率 |
- |
- |
200K |
Hz |
|
输入脉冲宽度 |
250 |
- |
5E+8 |
ns |
3MC8H环境参数
|
冷却方式 |
自然冷却或强制风冷 |
|
|
环境及参数 |
场合 |
尽量避免粉尘、油雾及腐蚀性气体 |
|
环境温度 |
－20℃—+40℃ |
|
|
最高工作温度 |
70℃ |
|
|
湿度 |
40—90% RH9（不能结露和有水珠） |
|
|
震动 |
5.9m/s2 Max |
|
|
保存温度 |
-20℃—+50℃ |
|
|
重量 |
约880克 |
|
3MC8H三相步进驱动器功能选择设定
3MC8H电流设定
驱动器的峰值输出电流由Amper电位器进行设定。一般情况下峰值输出电流设定为电机的额定电流。
在发热要求较高的场合，请尽可能地把峰值输出电流设定为较小值，并开启自动半流。在力矩要求较高的场合，请将峰值输出电流设定为较大值，但不建议超过电机的额定电流。
|
拨码 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
电流 |
0.5A |
1.0A |
1.5A |
2.0A |
2.5A |
3.0A |
3.5A |
4.0A |
|
拨码 |
8 |
9 |
A |
B |
C |
D |
E |
F |
|
电流 |
4.5A |
5.0A |
5.5A |
6.0A |
6.5A |
7.0A |
7.5A |
8.0A |
3MC8H细分设定
3MC8H步进驱动器的细分由Step电位器进行设定，一共可以设定16种细分。
|
拨码 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
细分（p/rev） |
200 |
400 |
800 |
1600 |
3200 |
6400 |
12800 |
25600 |
|
拨码 |
8 |
9 |
A |
B |
C |
D |
E |
F |
|
细分（p/rev） |
1000 |
2000 |
4000 |
5000 |
8000 |
10000 |
20000 |
25000 |
电机参数选择与适配
电机参数设定由Motor电位器进行设定。匹配各种尺寸的电机进行设定，更好的发挥电机性能，从而达到更快的响应速度，低速静音和更小的振动。
|
拨码 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
电机尺寸（MM） |
57 |
57 |
60 |
60 |
86 |
86 |
86 |
86 |
|
拨码 |
8 |
9 |
A |
B |
C |
D |
E |
F |
|
电机尺寸（MM） |
110 |
110 |
110 |
110 |
130 |
130 |
130 |
130 |
上表的匹配设定分别对应本公司的各类两相步进电机。如采用非本公司的所推荐的两相步进电机，参考上表的设定未能达到理想的效果时，请联系本公司的应用工程师。
3MC8H自测试设定
开启自测试功能，步进电机将做正反转一周的功能，然后返回初始位置。通过自测试检测可确认驱动器功率部分是否正常，电机接线是否可靠。（注意：自测试条件下不接受外部脉冲信号）
通过SW4拨码开关进行设定：OFF=关闭，ON=自测开启。产品出厂默认为测试关闭
3MC8H单双脉冲设定
SW5拨码开关设定单双脉冲模式（出厂默认为脉冲+方向模式） OFF=脉冲+方向，ON=双脉冲
注意：进行单/双脉冲切换时需要关闭电源重新上电才能生效。
3MC8H三相步进驱动器机械尺寸
.jpg "3MC8H机械尺寸图")
