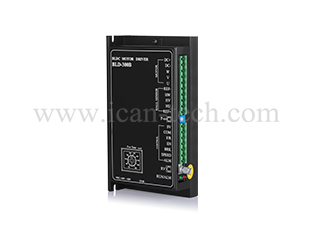

BLD-300B无刷电机驱动器产品特点
|
◆内置电位器RV调速调速控制 ◆PWM调速控制 ◆电机极数设定 |
◆外接电位器调速控制 ◆外部模拟信号调速 ◆加/减速时间设定 |
BLD-300B无刷电机驱动器参数规格
电气参数
| 类别 |
BLD-300B |
|||
|
最小值 |
典型值 |
最大值 |
单位 |
|
|
输入电压 |
12 |
48 |
56 |
VDC |
|
输出电流 |
- |
- |
15 |
A |
|
适用电机转速 |
0 |
3000 |
20000 |
RPM |
| 霍尔信号电压 |
- |
- |
5 |
V |
|
霍尔驱动电流 |
12 |
- |
- |
mA |
|
外接调速电位器 |
- |
10K |
- |
Ω |
环境参数
|
BLD-300B冷却方式 |
自然冷却或强制风冷 |
|
|
环境及参数 |
场合 |
尽量避免粉尘、油雾及腐蚀性气体 |
|
环境温度 |
－20℃—+40℃ |
|
|
最高工作温度 |
70℃ |
|
|
湿度 |
90% RH（无结露） |
|
|
震动 |
5.9m/s2 Max |
|
|
保存温度 |
0℃—+50℃ |
|
|
重量 |
约340克 |
|
BLD-300B无刷电机驱动器电气连接
.jpg "BLD-300B功能配置图")
|
信号 |
端子 |
BLD-300B内容 |
|
电源输入 |
DC+ |
直流电源输入正极（电压范围DC12V-56V） |
|
DC- |
直流电源输入负极 |
|
|
电机连接 |
W |
直流无刷电机W相 |
|
V |
直流无刷电机V相 |
|
|
U |
直流无刷电机U相 |
|
|
霍尔信号 |
REF- |
直流无刷电机霍尔信号接地线 |
|
HW |
直流无刷电机霍尔信号HW |
|
|
HV |
直流无刷电机霍尔信号HV |
|
|
HU |
直流无刷电机霍尔信号HU |
|
|
REF+ |
直流无刷电机霍尔信号电源线 |
|
|
控制信号 |
SV |
①外接输入调速电位器；②或模拟信号输入；③或PWM 脉宽调速信号输入。 |
|
COM |
公共端口 （0V 参考电平）。 |
|
|
F/R |
F/R端和COM端断开或高电平输入时电机正转，短接或低电平输入时电机反转。 |
|
|
EN |
EN端和COM端断开或高电平输入时电机缓慢停止，短接或低电平输入时电机运行。 |
|
|
BRK |
BRK端和COM端断开或高电平输入时电机刹车停止，短接或低电平输入时电机运行。 |
|
|
输出信号 |
ALM |
电机或驱动控制故障信号输出信号，正常为5V，出现故障时电平为0V。 |
|
SPEED |
速度信号输出端口，与电机的运行转速相应，输出相对应的脉冲频率。 |
BLD-300B无刷电机驱动器功能选择设定
电机极对数设定
为了更好的匹配不同极对数的直流无刷电机，驱动器设有极对数设定选择。
通过SW1拨码可以设定电机极对数4对极或2对极，出厂设置为4对极。
PID闭环设定
为了提升运行过程中的负载变动的稳定性，BLD-300B驱动器设有PID闭环控制选择功能。。
通过驱动器侧面的SW2拨码可以进行模式选择，出厂设置为开环控制。
最大电流输出设定
最大电流的输出设定，是保护直流无刷电压在处于过载运行的时候不被损坏，通过启动驱动器过流报警并停止驱动器作业来达到此目的。
设定的电流值应与电机的额定电流值相匹配并注意实际使用的电源电压。设定范围：3-15A
加/减速时间设定
电位器可设定电机加速度与减速度，加速时间是电机从停止到达电机额定转速所需的时间，减速时间是电机从额定转速到电机停止所需的时间。
通过左右设定可以调节加减速时间。设定范围：0.3-15s
BLD-300B无刷电机驱动器--机械尺寸
.jpg "BLD-300B机械尺寸图")
