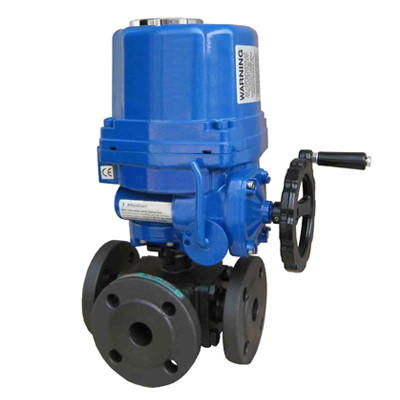

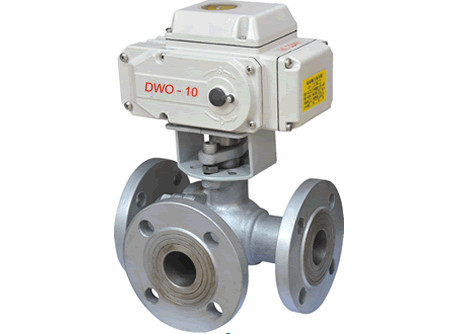

Q945F-16C 电动三通球阀
电动三通球阀

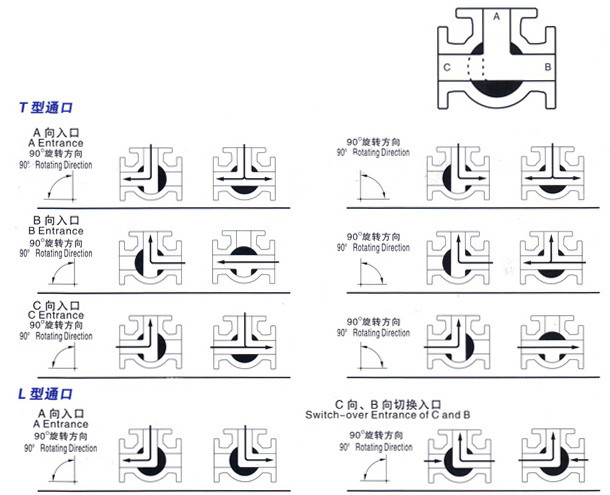

三通球阀分L型和T型，介质流通方向见下图。L型三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型三通球阀适用于介质的分流、合流或流向切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。
电动三通球阀结构特点及用途
1、结构紧凑、启闭迅速、流道畅通、流体阻力小。
2、密封性能好：利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
3、一阀多用：任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。
4、维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修。
5、泛适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。
执行标准
1、设计和制造：GB／T12237-1989； APl608。
2、检验和试验：GB／T13927-1992； APl 598。
3、法兰连接：JB／T79.2-1994； ASME／ANSI B165。
4、结构长度：JD-2002
性能规范
试验压力 单位：Mpa
电动三通球阀使用范围
|
公称压力 PN |
常温最大 工作压力 |
壳体 试验压力 |
气密封 试验压力 |
高压密封 试验压力 |
|
1．6 |
1．6 |
2．4 |
0．6 |
1．76 |
|
2．5 |
2．5 |
3．8 |
0．6 |
2．75 |
|
4．0 |
4．0 |
6．0 |
0．6 |
4．4 |
|
C1aSSl50 |
2．0 |
3．0 |
0．6 |
2．2 |
|
壳体材料 |
阀座材料 |
适用温度 |
适用介质 |
|
碳钢C型 |
聚四氟乙烯 |
≤150℃ |
水＼蒸汽 |
|
对位聚苯 |
≤300℃ |
油晶等 |
|
|
铬镍钛钢P型 |
聚四氟乙烯 |
≤150℃ |
硝酸类 |
|
对位聚苯 |
≤200℃ |
|
|
|
铬镍钼钛钢 |
聚四氟乙烯 |
≤150℃ |
醋酸类 |
|
对位聚苯 |
≤200℃ |
|
Q945F-16C 电动三通球阀主要零件材料
|
阀体＼阀盖 |
GB |
WCB |
ZGlCrl8Ni9Ti |
ZGOCfl8Nil2M02Ti |
|||
|
ASTM |
WCB |
CF8 |
CF8M |
||||
|
球体 |
GB |
2Cfl3 |
1Cfl8Ni9Ti |
0Cfl8Ni12M02Ti |
|||
|
ASTM |
420 |
304 |
316 |
||||
|
阀杆 |
GB |
2Crl3 |
1Crl8Ni9Ti |
0Crl8Ni12M02Ti |
|||
|
ASTM |
420 |
304 |
316 |
||||
|
阀座＼密封面 |
GB |
聚四氟乙烯 |
对位聚苯 |
聚四氟乙烯 |
对位聚苯 |
聚四氟乙烯 |
对位聚苯 |
|
ASTM |
聚四氟乙烯 |
对位聚苯 |
聚四氟乙烯 |
对位聚苯 |
聚四氟乙烯 |
对位聚苯 |
|
|
填料 |
GB |
聚四氟乙烯 |
柔性石墨 |
聚四氟乙烯 |
柔性石墨 |
聚四氟乙烯 |
柔性石墨 |
|
ASTM |
聚四氟乙烯 |
柔性石墨 |
聚四氟乙烯 |
柔性石墨 |
聚四氟乙烯 |
柔性石墨 |
|
|
螺栓 |
GB |
35 |
0Crl8Ni9 |
0Crl8Ni9 |
|||
|
ASTM |
A193B7 |
A320-B8 |
A320-B8 |
||||
|
螺母 |
GB |
45 |
0Cfl8Ni9 |
0Crl8Ni9 |
|||
|
ASTM |
A1942H |
A194-8 |
A194-8 |
||||
