Q611F气动三片式球阀

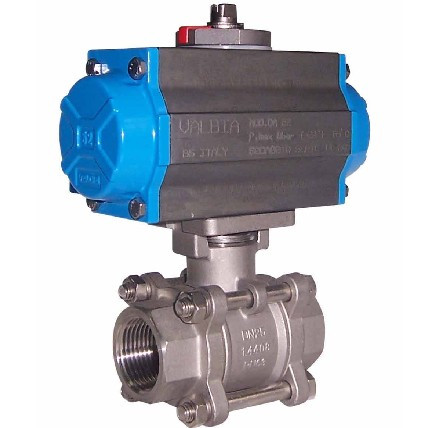

气动三片式球阀体积小，是由三部分阀壳组成，由四只较长螺栓从两端夹住中间阀体与阀球而成。其优点是维修拆卸时不用拆卸管路螺纹，而直接拆卸四只螺栓，阀体中间部分既可取出。工作原理也是通过气动执行器90度的旋转来带动球体的旋转以达到介质的流通与阻断。执行器与阀体的直接连接减少了发生故障的机率。适用于轻工机械体积小空间窄的场合。
■防火、防静电设计
■阀杆防爆出装置
■阀球上设计有压力平衡孔
■双层阀杆填料与对压碟型弹片装置
◇气动三片式球阀附件选项
回讯器：也叫限位开关，远程反馈开关信号(防爆)
电磁阀：双作用选二位五通、单作用选二位三通(防爆)
三联件：可对气源稳压、过滤、气缸加润滑油
手轮机构：转动手轮机构，可实现手动开、关阀
电气定位器：输入4～20mA信号,实现阀门调节功能
备注: 气缸参数请另参考所选配的气动执行器资料
◇气动三片式球阀 参数
|
驱 动 |
压缩空气5～7bar(可带手轮) |
|
公称通经 |
15～100mm |
|
公称压力 |
1.6～6.3MPa |
|
适用温度 |
PTFE:-29～+178℃ |
|
EK:-29～+250℃ |
|
|
连接方式 |
螺纹 |
|
阀结构 |
三块式 |
|
阀体材质 |
316L、316、304、304L碳钢 |
|
阀球材质 |
316L、316、304L、304 |
|
密封材质 |
PTFE 、EK、Y |
|
适用介质 |
气体、水及油类等 |
|
可选附件 |
限位开关、定位器、电磁阀、减压阀 |
◇气动三片式球阀设计标准
|
三块式 |
测试检验 |
API598，EN12266 |
|
螺纹接端 |
ASME B1.20，BS21 DIN2999/259，BSP ISO7/1，ISO228/1 JIS B 0203 |
|
|
对焊接端 |
ASME B16025 |
|
|
套焊接端 |
ASME B16.11 |
|
|
阀兰接端 |
ASME B16.5 DIN2542～2545 JIS B2238 |
|
|
两块式 |
测试检验 |
API598，EN12266 |
|
螺纹接端 |
ASME B1.20，BS21 DIN2999/259，BSP ISO7/1，ISO228/1 JIS B 0203 |
◇气动三片式球阀 主要零部件材料
|
序号 |
零件名称 |
材质 |
|
1 |
螺栓 |
不锈钢304 |
|
2 |
接头 |
不锈钢CF8、CF8M |
|
3 |
阀座 |
PTFE |
|
4 |
球体 |
不锈钢304、316 |
|
5 |
阀体 |
不锈钢CF8、CF8M |
|
6 |
螺母 |
不锈钢304 |
|
7 |
阀杆 |
不锈钢304、316 |
|
8 |
垫片 |
PTFE |
|
9 |
填料 |
PTFE |
|
10 |
压盖 |
不锈钢304、316 |
|
11 |
支架 |
不锈钢CF8 |
|
12 |
连接套 |
不锈钢304、316 |
◇气动三片式球阀主要外形及连接尺寸 Q611F
|
DN |
外形连接尺寸 |
||||||||||
|
DN |
in |
d |
L |
G |
L1 |
L2 |
D |
L3 |
C |
L0 |
H |
|
15 |
1/2 |
15 |
73 |
1/2″ |
81 |
85 |
34 |
175 |
22 |
140/178 |
62/75 |
|
20 |
3/4 |
20 |
85 |
3/4″ |
92 |
100 |
50.5 |
190 |
28 |
140/178 |
62/75 |
|
25 |
1 |
25 |
91 |
1″ |
103 |
115 |
50.5 |
200 |
33 |
140/214 |
62/91 |
|
32 |
11/4 |
32 |
112 |
11/4″ |
123 |
130 |
50.5 |
230 |
40 |
164/214 |
75/91 |
|
40 |
11/2 |
40 |
120 |
11/2″ |
136 |
150 |
50.5 |
|
|
164/246 |
75/101 |
|
50 |
2 |
50 |
147 |
2″ |
155 |
180 |
64 |
|
|
190/295 |
91/112 |
|
65 |
21/2 |
65 |
168 |
21/2″ |
190 |
230 |
77.5 |
|
|
210/340 |
101/127 |
|
80 |
3 |
80 |
204 |
3″ |
220 |
260 |
91 |
|
|
247/398 |
112/139 |
