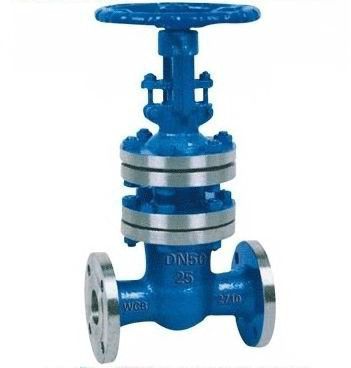

WZ41H不锈钢波纹管闸阀
不锈钢波纹管闸阀产品结构特点：
不锈钢波纹管闸阀适用于公称压力PN1.6～16MPa,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
其主要结构特点：
1、产品结构合理、密封可靠、性能优良、造型美观；
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
4、双重密封，性能更可靠；
5、阀杆升降位置指示，更直观；
6、零件材质及法兰、对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
不锈钢波纹管闸阀技术规范：
|
结构形式 |
BB-BG-OS & Y |
|
驱动方式 |
手动 |
|
电动 |
|
|
设计标准 |
GB12234 |
|
结构长度 |
GB12221 |
|
连接法兰 |
GB9113、JB79、HG20596 |
|
试验和检验 |
JB/T 9092、GB/T13927 |
不锈钢波纹管闸阀产品性能规范：
|
公称压力（MPa） |
壳体试验压力（MPa） |
密封试验压力(MPa) |
适用温度(℃) |
使用介质 |
|
1.6 |
2.4 |
1.76 |
≤350℃ |
水、蒸汽、油品等 |
|
2.5 |
3.75 |
2.75 |
||
|
4.0 |
6.0 |
4.4 |
||
|
6.4 |
9.6 |
7.04 |
不锈钢波纹管闸阀主要零部件材质
|
序号 |
名称 |
材质 |
|
1 |
阀体 |
WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
|
2 |
阀板 |
25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
|
3 |
阀杆 |
25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
|
4 |
波纹管组件 |
1Cr18Ni9Ti、304、316、304L、316L |
|
5 |
支架 |
WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M、 |
|
6 |
垫片 |
柔性石墨+不锈钢Flexible graphite+stainless steel、PTFE |
|
7 |
阀盖 |
WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
|
8 |
六角螺母 |
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV |
|
9 |
双头螺栓 |
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV |
|
10 |
填料 |
柔性石墨 |
|
11 |
填料压盖 |
WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
|
12 |
阀杆螺母 |
铜合金 |
|
13 |
手轮 |
WCB QT400-18 |
|
型号 |
WZ41-16 |
||||||||||||||
|
压力 等级 |
PN16 |
||||||||||||||
|
口径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
108 |
117 |
127 |
140 |
165 |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
|
H |
200 |
210 |
250 |
260 |
290 |
370 |
398 |
440 |
490 |
530 |
580 |
670 |
760 |
850 |
950 |
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
|
重量（kg） |
8 |
9 |
10 |
15 |
22 |
30 |
43 |
57 |
73 |
105 |
150 |
190 |
270 |
380 |
480 |
明宇阀门公司订货须知：
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤使用介质的温度。
二、若已经由设计单位选定明宇公司的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的明宇阀门公司专家为您审核把关。感谢您访问我们的网站。
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
