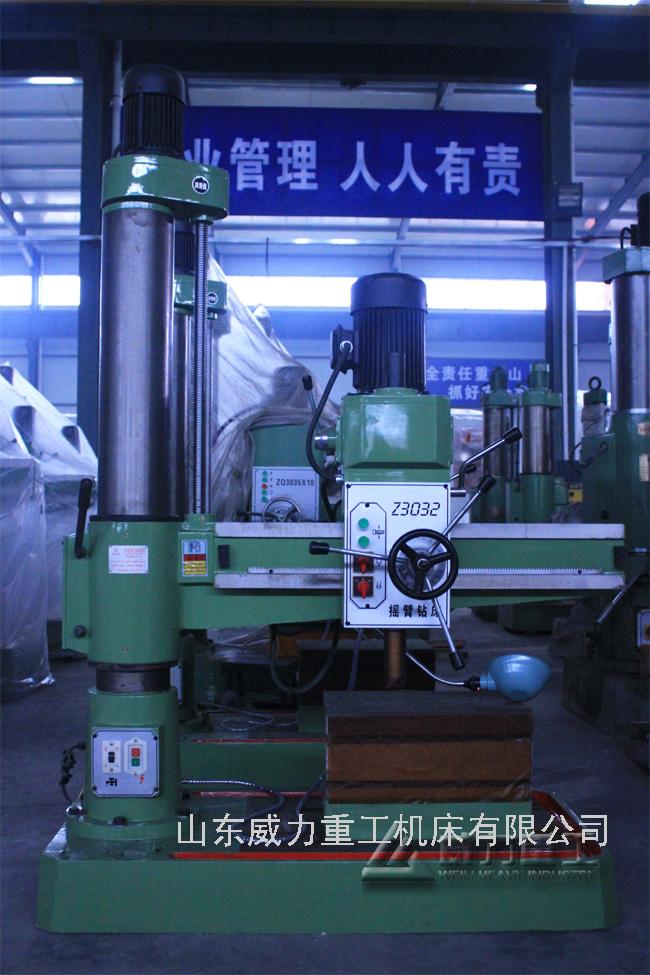

Z3032摇臂钻床ZQ3032×10物理结构威力解说
主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。内立柱固定在底座的一端，在它的外面套有外立柱，外立柱可绕内立柱回转360度。摇臂的一端为套筒，套装在外立柱做上下移动。由于丝杆与外立柱连成一体，而升降螺母固定在摇臂上，因此摇臂不能绕外立柱转动，只能与外立柱一起绕内立柱回转。主轴箱是一个复合部件，由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上，可以通过手轮操作，使其在水平导轨上沿摇臂移动。
Z3032摇臂钻（ZQ3032×10）主要参数：
|
主要技术参数 |
单位 |
Z3032*10 |
|
最大钻孔直径 |
mm |
32 |
|
主轴中心线至立柱母线最大距离 |
mm |
最大1000最小300 |
|
主轴端面至底座工作台距离 |
mm |
1000-260 |
|
主轴转速级数 |
mm/r |
6 108--1000 |
|
主轴锥度 |
mm/INCH |
MT4 |
|
主轴行程 |
mm |
120 |
|
摇臂回转角度 |
。 |
360 |
|
电机功率 |
kw |
1.5/2.2 |
|
机床重量 |
kg |
920 |
|
机床外形尺寸（长×宽×高） |
mm |
1500*705*2020 |
