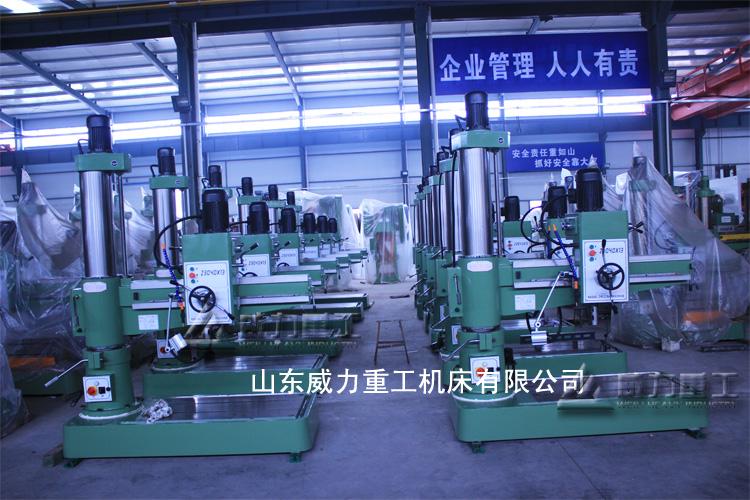

出口级品质ZQ3040X13机械摇臂钻床(终生保修)
Z3040摇臂钻床×13双立柱特点介绍:
1、外型美观大方,总体布局匀称协调;
2、摇臂能实现自动升降,主轴自动进刀,生产效率极高;
3、采用机械夹紧、机械变速,操作上非常简便;
4、导轨是经超高频淬火,制造精良,结构可靠,精度持久。
摇臂钻床的选用材料直接影响钻床的质量,本公司采用和沈阳钻床厂同一厂家的配件生产。
出口级品质ZQ3040X13摇臂钻
Z3040摇臂钻床×13双立柱特点介绍:
1、外型美观大方,总体布局匀称协调;
2、摇臂能实现自动升降,主轴自动进刀,生产效率极高;
3、采用机械夹紧、机械变速,操作上非常简便;
4、导轨是经超高频淬火,制造精良,结构可靠,精度持久。
摇臂钻床的选用材料直接影响钻床的质量,本公司采用和沈阳钻床厂同一厂家的配件生产。
摇臂行程控制器可选择配置
摇臂钻床×13双立柱技术参数:
型号 |
单位 |
ZQ3040×13(双立柱) |
最大钻孔直径 |
mm |
铸铁40 钢件32 |
主轴中心至立柱母线 |
mm |
1300~360 |
主轴箱水平移动距离 |
mm |
950 |
主轴端面至底座工作面 |
mm |
1050~260 |
主轴行程 |
mm |
220(最大可改成280) |
主轴圆锥孔 |
|
莫氏4号 |
主轴转速(6级) |
r/min |
75、135、240、350、590、1100 |
主轴进给量3级 |
n |
0.10 0.16 0.25 |
摇臂回转角度 |
。 |
360 |
主电机功率 |
kw |
2.2 |
升降电机功率 |
kw |
1.1 |
重量 |
Kg |
1500 |
主机外形尺寸(长×宽×高) |
mm |
1800×810×2200 |
Z3040摇臂钻床×13双立柱工作特点:
在机械加工中得到广泛应用,主要是用来钻孔、攻丝、扩孔,可以上下左右移动,摇臂行程范围内任一点都可以工作到,摇臂升降,主轴打孔进刀,都为自动。
1、加工质量稳定
由于是按数字形式给出指令进行加工操作的,工作过程一船不需要人为干预,这极大消除了操作人员产生误差的可能。设计制造过程也采取了很多措施,使Z3040摇臂钻床机械部分具有较高的精度和刚度。
2、适应性强
加工不改变机械部分和控制部分的硬件,生产过程自动完成。这为复杂结构零件的单件、小批量生产及试制新产品提供极大方便。
3、生产效率高
零件加工所需时间主要包括机动和辅助时间两部分。Z3040摇臂钻床主轴转速和进给量变化范围比普通机床大,因此每一道工序都可选用最有利的切削用量,生产效率高效。
Z3040摇臂钻床×13双立柱主要部件拆卸顺序:
(1)切断电源,拆下所有电动机及有关电气元件。
(2)从摇臂右端卸下主轴箱。
(3)将摇臂支承好或吊稳,卸下升降机构。
(4)吊出摇臂。
(5)吊出外立柱。
(6)从底座上拆下内立柱。
(7)拆下底座(如在原地修理或不需经表面刨削加工时,可以不必拆离基础)。
Z3040摇臂钻床工作原理:
Z3040摇臂钻床整个系统可实现主轴旋转、主轴进给摇臂升降及主轴箱在摇臂上移动等功能。
1、主轴旋转:主轴的旋转有正反转机停止由手柄操纵。当手柄箱向左扳动,主轴正转,并在面板上指示灯显示旋向;当手柄在中间位置时主轴停止,指示灯熄灭;当手柄向右扳动,主轴反转,另一指示灯亮。选用不通过的转速时,可转动手轮即可得到12种转速,手轮上设有0位,用以校调和对刀。变速时必须使用开关手柄处于中间位置以停止电机旋转,否则会造成有关齿轮在旋转状态下进行切换,而发生意外。主轴电机主要带动刀具做旋转运动为零件进行钻孔、扩孔、铰孔、镗孔、平面和攻螺纹的动力电机。
2、主轴进给:主要是调整主轴电机带动刀具的进给;该进给有三种形式: (1)快速移动或手动进给(2)机动进给(3)微动进给。
3、摇臂升降级主轴箱在摇臂上移动:主要是调整主轴电机带动刀具与加工工件的位置。以便于在工件上加工相应的深度。
齿轮箱是一样的,结构也是一样的, 只不过35的摇臂要比40小短一些,40一般分为X10 X13 而35摇臂是X10的,另外立柱 比较细,矮一些。
摇臂上下移动电气控制电路如下图所示:
Z3040摇臂钻床×13双立柱摇臂上升或下降过程详解:
摇臂上升时,按下按钮SB3,继电器KT1通电闭合,进而接触器KM4通电闭合,液压泵电动机M3正转,供给正向液压油松开摇臂。之后,行程开关ST2被压下,行程开关ST3复位闭合,继而接触器KM4断开,液压泵电动机M3停转,接触器KM2通电闭合,摇臂升降电动机M2正转,带动摇臂上升。当上升到一定高度时,松开按钮SB3,接触器KM2、继电器KT1失电释放,摇臂升降电动机M2停转,接触器KM5通电闭合,液压泵电动机M3反转供给机床反向压力油夹紧摇臂。摇臂夹紧后,行程开关ST2复位,ST3断开,液压泵电动机M3停止反转,完成摇臂上升的控制过程。当需要摇臂下降时,按下按钮SB4,继电器KT1通电闭合,进而接触器KM4通电闭合,液压泵电动机M3正转,供给正向液压油松开摇臂。摇臂松开后,行程开关ST2被压下,行程开关ST3复位闭合,进而接触器KM4断开,液压泵电动机M3停转,接触器KM3通电闭合,摇臂升降电动机M2反转,带动摇臂下降。当下降到一定高度时,松开按钮SB4,接触器KM3、时间继电器KT1失电释放,摇臂升降电动机M2停转,接触器KM5通电闭合,液压泵电动机M3反转供给机床反向压力油夹紧摇臂。摇臂夹紧后,行程开关ST2复位,ST3断开,液压泵电动机M3停止反转,完成摇臂下降控制过程。电路图中行程开关ST1-1和ST1-2分别为摇臂上升的上限位行程开关和摇臂下降的下限位行程开关。
