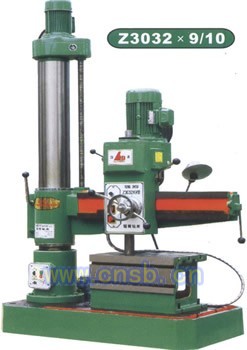

Z3032×10摇臂钻床外观造型美观大方  ，总体布局匀称协调；Z3032×10摇臂钻床采用机械传动机械，夹紧机械变速操作简便；Z3032×10摇臂钻床摇臂自动升降，Z3032×10摇臂钻床生产效率高；Z3032×10摇臂钻床结构可靠  ，制造精良，  保证了机床精度持久性。
                        Z3032×10摇臂钻床参数
Z3032×10摇臂钻床钻孔最大直径mm铸铁32/钢件25
Z3032×10摇臂钻床主轴端面至工作台距离mm220-980
Z3032×10摇臂钻床主轴中心至立柱母线距离mm260-1000
Z3032×10摇臂钻床主轴行程mm  120
Z3032×10摇臂钻床主轴锥孔（莫氏）4
Z3032×10摇臂钻床主轴转速范围r.p.m108、162、262、398、665、1000
Z3032×10摇臂钻床主轴转速级数6
Z3032×10摇臂钻床摇臂回转角度  °360
Z3032×10摇臂钻床主电机功率  kw2.2
Z3032×10摇臂钻床升降电机功率  kw0.75
Z3032×10摇臂钻床机床重量kg1200
Z3032×10摇臂钻床外形尺寸mm1600×700×2150
                                摇臂钻床的主要结构
摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。
内立柱固定在底座的一端，在他的外面套有外立柱，外立柱可绕内立柱回转360度。摇臂的一端为套筒，它套装在外立柱做上下移动。由于丝杆与外立柱连成一体，而升降螺母固定在摇臂上，因此摇臂不能绕外立柱转动，只能与外立柱一起绕内立柱回转。主轴箱是一个复合部件，由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上，可以通过手轮操作，使其在水平导轨上沿摇臂移动。
                  摇臂钻床的运动形式
当进行加工时，由特殊的加紧装置将主轴箱紧固在摇臂导轨上，而外立柱紧固在内立柱上，摇臂紧固在外立柱上，然后进行钻削加工。钻削加工时，钻头一边进行旋转切削，一边进行纵向进给，其运动形为：
1.摇臂钻床的主运动为主轴的旋转运动；
2.进给运动为主轴的纵向进给；
3.辅助运动有：摇臂沿外立柱垂直移动，主轴箱沿摇臂长度方向的移动，摇臂与外立柱一起绕内立柱的回转运动。
