摇臂钻床的主要结构
    摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。
    内立柱固定在底座的一端，在他的外面套有外立柱，外立柱可绕内立柱回转360度。摇臂的一端为套筒，它套装在外立柱做上下移动。由于丝杆与外立柱连成一体，而升降螺母固定在摇臂上，因此摇臂不能绕外立柱转动，只能与外立柱一起绕内立柱回转。主轴箱是一个复合部件，由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上，可以通过手轮操作，使其在水平导轨上沿摇臂移动。

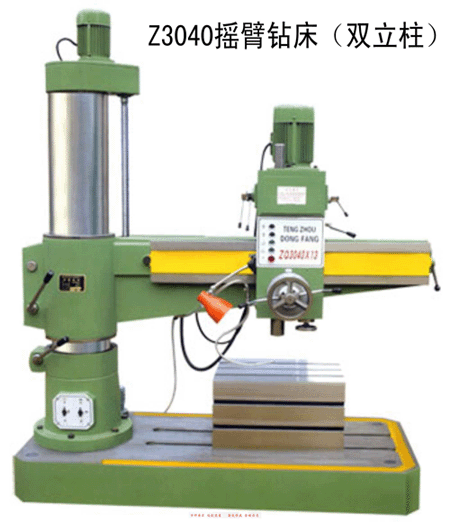

  3040摇臂钻床参数
    最大钻孔直径                                        40                        mm
    主轴中心至立柱母线最大跨距          1300                      mm
    主轴端面至工作台底面                        450                      mm
    主轴行程                                                200                      mm
    主轴转速12级                                    38-1200        转/每分钟
    自动进给3级                                      0.1-0.25            mm/转
    主电机功率                                            2.2                      kw
    升降电机功率                                        1.1                      kw
    外形尺寸长×宽×高                1800×800×2350          mm
整机重量约                                            1600                    kg
    电动升降、自动进刀、机械离合、电控行程、带冷却系统、摇臂宽燕尾、摇臂导轨磨精加工，稳定性好，使用寿命长。
联系人：杜金容    电话;13562219551
