一、产品简介
使用绿色能源是当今社会的发展趋势，在国内，越来越多的车辆正在以锂离子电池、天然气作动力。但天然气与空气以一定的比例混合极易发生爆炸，成为了一种安全隐患。为了解决这类隐患，德立科公司研发了多种可燃气体及毒性气体检测报警器，其中，BJ-09I 天然气泄漏及温度报警器广泛应用在燃气车上，本产品已通过**轿车质量**检验中心和天津汽车检验中心检验。
BJ-09I 系列产品主要是由控制器、探测器和主线束三部分组成。其中控制器安装在驾驶室内，具有声光报警、地址显示及本机故障报警显示等功能；探测器可以安装在发动机和燃气罐附近，实时监测空间燃气浓度和温度值，并将处理后的信号通过主线束传输给控制器；主线束采用优质汽车专用耐高温3p 线束，主要起传输桥梁作用。
二、产品特点
》采用进口芯片，具有声光报警提示，长期工作性能稳定。
》采用长寿命气体检测元件，附加温度传感器，形成高灵敏度一体化模块。
》采用技术先进的LIN 总线技术，可加载多路探测器，传输抗干扰能力强。
》采用标准化汽车接插件，卡扣式安装方式，方便现场施工，维修保养。

三、产品型号命名

四、产品组件说明

1、主机正面

建议开孔尺寸：74*42 mm
2、探测器外形
探测器安装在气瓶、充气口、发动机仓等位置，安装时，如果在发动机仓，探测器应安装在远离热源的上方位置。

如果安装在天然气管道接口等易泄漏点处，应安装在下风口处，尽量靠近所检测的部位。探测器上有 1 个 LED指示灯，当探测器进入工作状态时，指示灯为绿色闪烁。

五、产品外观

六、产品引线定义
1、主机引线定义 ( 以 BJ-09I-5 型为例 )
主机有 2 个接口，其中 1 个电源接口，1 个通信线接口：
（1）电源接口：接头采用 DJ7021-6.3-11

（2）通信线接口：接头采用 DJ7081-6.3-11

2、探测器引线定义

七、使用说明

首先根据自己要求，选装合适数量探测器，并合理布线，然后接通供电电源。
1）正常工作界面说明
系统正常工作且无报警时，工作指示灯常亮。其他指示均熄灭。
2）**上电延时说明
系统**上电时，探测器有一个初始化过程，在上电约 30 秒后才能进入正常探测状态。
3）上电自检功能说明
系统**上电时会自检，数码管依次显示0123456789，燃气泄漏指示灯，超温指示灯，故障报警指示灯同时点亮，1 秒之后熄灭，蜂鸣器试报警一秒，然后进入正常工作状态。
4）报警功能说明
产品有三类报警提示：
① 天然气泄漏浓度超10% LEL 报警。
天然气泄漏浓度超标时，蜂鸣器报警，数码管**位显示报警从机号，第2 位熄灭，第3、4 位显示10，且燃气泄漏指示灯亮。
② 温度超85℃报警
探测器温度超过85℃时，蜂鸣器报警，数码管第1 位显示报警从机号，第2、3、4 位显示温度值,且超温指示灯亮。
③ 探测器故障报警
探测器故障时，故障报警指示灯亮。且数码管第1 位显示故障从机号，第3、4 位显示Er。
当浓度过高、温度过高和探测器故障两个或三个同时发生时，蜂鸣器报警，对应指示灯常亮，数码管依次显示故障信息。
5）复位键说明

当产品报警时，请根据报警提示查明原因，排除故障后，手按复位键即可解除报警状态，产品重新进入正常工作。

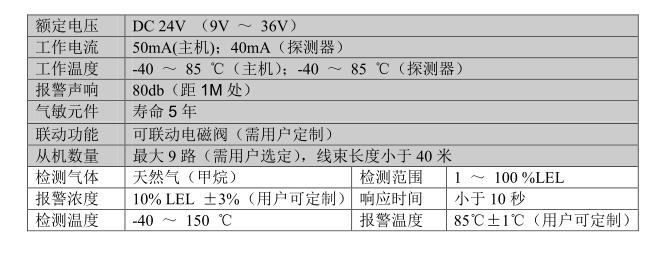

八、技术参数
