一、产品简介

汽车火灾探测报警器通过探测动力电池箱等物体因内部短路、过冲过放和碰撞等导致的热失控燃烧所产生的有毒有害及可燃气体，进行火灾判断。同时监测实时温度，CO等信息，可以及时发现早期火灾并联动灭火器，防止火灾事故发生。

二、产品特点

1、采用高灵敏度传感器，可以在火灾发生前探测到电池箱内的温度和CO浓度的存在。

2、实时采集监控环境内的空气环境，发现异常及时上报。

3、采用CAN总线连接方式，可直接与BMS通讯，且布线方便，可灵活挂载多路报警器。

3、采用多级预警，精确监测电池箱内空气，杜绝误报、漏报现象。

4、联动灭火器，实现对早期火灾的扑灭。

三、产品说明

1.产品型号

 2.火灾探测器

火灾探测器安装在每一个电池箱中，采集电池箱环境参数（如CO气体、温度等），并对当前的环境参数进行分析处理以判断是否出现热失控。

2.1、技术指标

2.2、主要功能

2.3、            外形尺寸及接口定义

3.               火灾控制器

通过整车电源给火灾控制器供电，火灾控制器再给火灾探测器供电，通过CAN通讯与各个电池箱内部的火灾探测器通信，将各个电池箱的火情预警级别和火灾探测器的故障上传至仪表显示状态。 具备火灾分级预警提示和检测火灾探测器故障检测功能。

3.1、技术指标

3.2、主要功能

3.2、安装尺寸图

4、手动开关

手动启动开关实现对灭火装置手动控制，具有多重防误动计，有效防止误操作。

4.1主要功能

1.“电源”灯：绿色LED灯，通电后，保持常亮。

2.“故障”灯：黄色LED灯，当系统出现故障时，保持常亮，故障现象消失后，自动熄灭。

3.“报警”灯：红色LED灯，当系统出现报警时，保持常亮，报警现象消失后，自动熄灭。

4.“蜂鸣器”：当系统出现报警时，持续发出报警音，报警现象消失后，自动停止。

5.“手动灭火按钮”:是具有防护罩的双按钮。当操作人员认为需要立即启动灭火装置时，按碎防护罩，同时按下双按钮，灭火装置将立即启动。

4.2安装尺寸及接口定义

外形尺寸：50mm*25.5mm*24mm

安装尺寸：44mm*22mm

          功耗：≤10mA

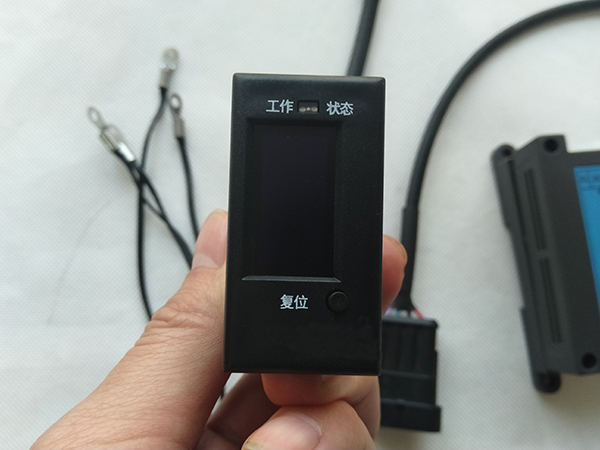

5、报警显示器

5.1主要功能

1.“工作状态”灯：绿色LED灯，通电后，保持常亮。

2.“液晶显示面板”:显示报警和故障的详细信息，无异常状态下，持续工作10秒后自动熄灭。

3.“自检”按钮：自检系统探测和输出各部分功能

5.2安装尺寸及接口定义

功能：显示系统状态详细信息

外形尺寸：50mm*26mm*36.5mm

安装尺寸：44mm*22mm

功耗：≤20mA

三、系统连接图

3.1系统连接图

3.2系统功能说明

1.系统由“控制器”，“声光报警器”，“报警显示器”，“火灾探测器”，“线束”五部分组成。

2.系统供电为DC24V。

3.系统上电后，探测器需要预热30秒钟，才能正常工作。

4.控制器上电后，首先进行系统自检，其后进入正常工作状态，定时查询探测器数据。当数据超过标准时，发出报警信号。在报警显示器显示具体报警内容，同时声光报警器报警灯点亮，蜂鸣器发出报警音，同时灭火器接口输出信号，控制灭火器动作。

5.控制器在上电时，以及运行过程中，定时(10s)检测系统各部分运行情况，当发现故障时，声光报警器故障灯常亮，并在报警显示器显示具体故障内容，提醒操作人员检查维修。

6.当出现火情，而系统并未报警时，操作人员可以手动操作：在声光报警器内，按碎防护罩，同时按下“手动启动灭火”字样下的两个按钮，手动启动灭火装置。

7.控制器具有数据信息存储功能，可以存储系统状态和操作数据。

8.当检查系统时，可以按下报警显示器上的“自检”按钮，系统将立即自检各功能，并闪亮各个指示灯和蜂鸣器。(灭火器接口不会输出)

3.3状态表
