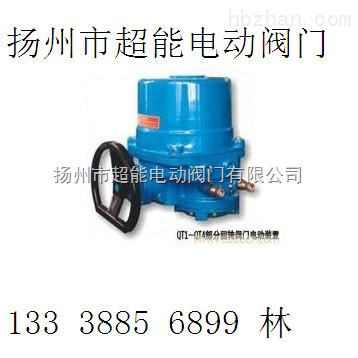

LQ20-TD阀门电动装置电动操作原理
电动机通过一级直齿轮副带动偏心轴旋转，偏心轴上安装有复合行星齿轮，因静齿圈外齿与蜗杆为自锁结构，行星齿轮的转动不能使静齿圈转动，行星齿轮、静齿圈内齿、动齿轮及偏心轴组成2K-H行星齿轮系，以约530:1的减速比将偏心轴的转动传递到动齿轮上，驱动输出轴工作。齿减速齿轮结构，具有自锁性能。
LQ20-TD阀门电动装置手动操作原理
转动手轮时，蜗杆带动静齿圈的外齿转 旋转，通过静齿圈的内齿轮、复合行星齿轮、动齿轮组成的定轴齿轮系驱动输出轴旋转。因此，LQ执行器的手动、电动操作转换通过静齿圈的角色变换完成，没有离合器，也无需切换手柄，实现全自动切换。
LQ20-TD阀门电动装置产品用途
电动阀门驱动驱动能源电动执行器LQ电动装置构采用变频减速，LQ电动装置运行速度是根据位置量变化的，给定与当前位置量值较大时，LQ电动装置以较快速度运行至给定值附近，然后以较慢速度到达给定点。LQ电动装置可以实时显示电动执行机构的运行情况，实时显示当前力矩，实时显示当前位置。LQ电动装置可以故障自诊断，并给出相应的报警信号。 应使用非侵入式设计，一般采用红外线进行设定，并可以用个人电脑的红外口或者数据线进行设定。LQ电动装置采用含总线技术的多种控制方式。 （用于闭环形式的自动控制，可接收和输出4-20mA标准控制信号，实现DCS控制，带现场开关停按钮）可提供二个以上的中途信号（即开、关过程的中途信号）具有防尘、防水性能，其防护等级为IP67（特殊要求可定制IP68）调整方便、行程、力矩控制精确有自动识别缺相保护、电机过热保护等功能。
