出售TC-5062A三角锥屏蔽箱带旋转台

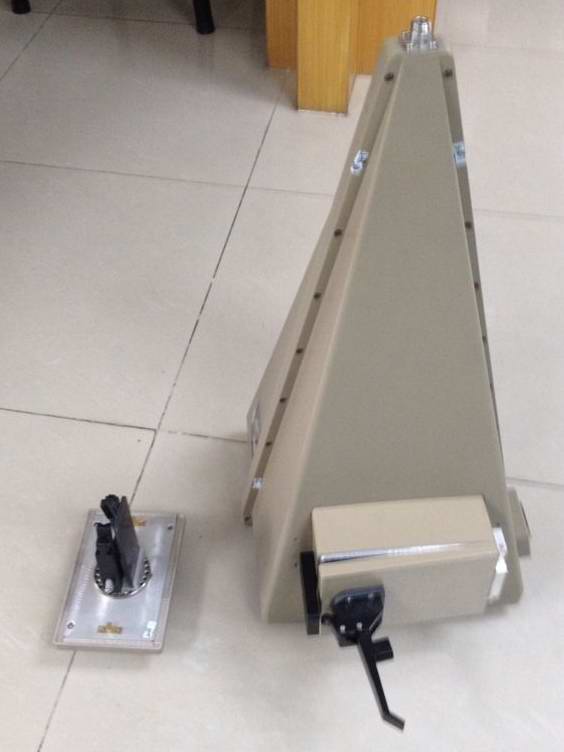

现货出售二手韩国泰士康|TESCOM TC-5062A三角锥屏蔽箱带旋转台
现货出售韩国泰士康|TESCOM TC-5062A三角锥屏蔽箱带旋转台
二手成色新。带转台。特价出售！
TC-5062A,经济型UHF TEM Cell电磁波箱产生一种持续的电磁场，用于对各种小型射频设备进行测试，例如无线寻呼机、GPS（全球定位系统）、便携式电话等。通过 TC-5062A的输入口施加的外部测试信号会在电磁波箱内部产生一种持续可预测的测试场。当电磁波箱内的设备在发射辐射场，也可以使用测试接收器通过埠对其进行测试。
其独特而经济的设计使中等精度测量得到最优化，超出了标准TEM单元频率的范围。
Theory of operation操作理论
TC-5062A是一台工作在超越典型TEM CELL工作频率的超高频TEM CELL。一个典型的TEM CELL是一个由两个埠组成的设备。RF电压被施加在一个埠上,而另外一个端口安装50 OHM负载,使其维持在50 OHM特性电阻。由于CELL的部分零件的延展性和收缩性，当超过某一特定的频率，电磁波传播会因共振而停止。为了能消除这个问题，CELL的内部被替换成可以吸收电磁波的材料。一个行业的实施措施就是G-TEM CELL。对于典型的小型设备而言，G-TEM CELL的设计相对过于大型TESCOM借鉴了G-TEM的概念，但是改变了最终的操作模式，设计出一个非常紧凑的可以使用在桌面上的宽带TEM CELL。TC-5062A的工作原理基本上同TEM CELL相同。E-H的测试值同输入电压成正比，同CELL的高度成反比。如果将发射物放入CELL内，辐射波顺着传输线的导向，向输入端运动，并且被一个例如频谱仪的接受器在输入端采集。通过这个方法，从辐射发射装置出来的RFI被合理的量化。因为仪器的带宽非常大，因此可以被应用在EMI，EMS，接受敏感度测试等方面。
Key Features 主要特点
辐射和易感性测试。宽范围电磁波箱可以达到3GHz体积小，可用于桌面。高效率屏蔽。可以安装DUT旋转台。25芯D型数据连接器，SMA型射频连接器Applications应用
接收机灵敏度测试，发射机辐射功率测试。
对小型UHF设备的EMI, EMS测试
移动电话，W-LAN，PDA，蓝牙，DAB/DMB
Specification规格
电压驻波比： 80dB up to 2GHz, > 70dB 2GHz ~ 3GHz
有效屏蔽(使用F50621A旋转台)：﹥70dB up to 2GHz,>60dB 2GHz-3GHz
有效单元高度: 220 mm
测试点场强: 13 dB uV/m at 1 uV输入
数据连接器25芯D型
射频连接器: SMA N型
尺寸：344（宽）×103（长）×675（高）[mm]
门尺寸：176（宽）×130（高）[mm]
