漏水口-甲板漏水口TA80CB/T3885-99

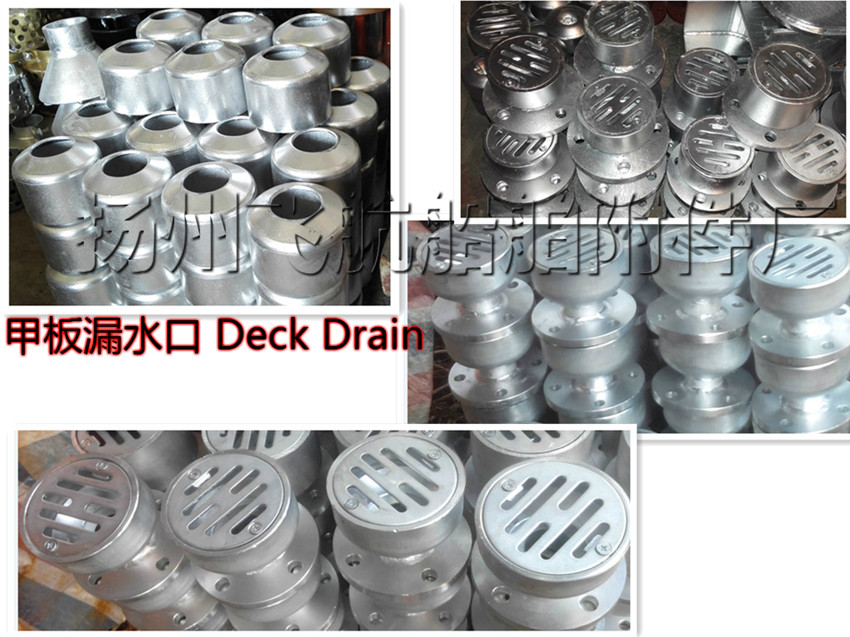

甲板漏水口-船用甲板漏水口-船用地漏 Deck Drain

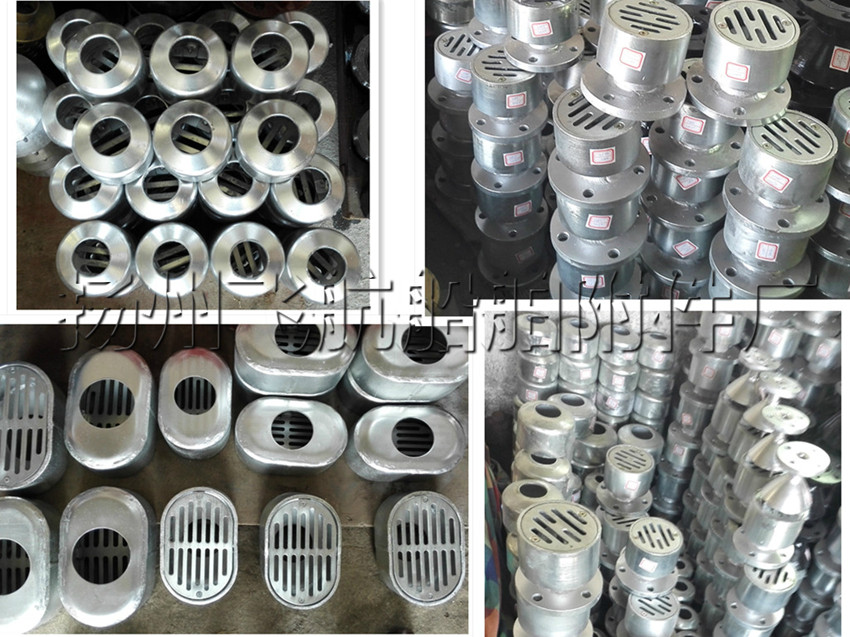

甲板漏水口-船用甲板漏水口-船用地漏 Deck Drain 各种型号阐述：
YA圆形甲板漏水口，YB，YBS带法兰圆形甲板漏水口 公称通径：DN32-65
TA椭圆形甲板漏水口，TB带法兰椭圆形甲板漏水口 公称通径：DN80，100
SA水封式甲板漏水口，SB螺栓固定水封截止式甲板漏水口，SC焊接固定水封截止式甲板漏水口 ，公称通径：DN40-100
000011 范围
本标准规定了甲板漏水口的型式、规格和技术要求。
本标准适用于各类船舶舱室及甲板的泄放和排水系统。
000012 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最版新本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 2501 船用法兰连接尺寸和密封面（四进制）
GB/T 17395-1998 无缝钢管尺寸、外形、重量及允许偏差
Q/CSG 75-008-2008 钢质焊接直通套筒
000013 甲板漏水口的型式和规格
船用甲板漏水口(Deck drain) CB/T3885-99—替代：CB496-74
船用甲板漏水口(Deck drain) CBM1068-81
船用甲板漏水口(Deck drain) GB11695-89
3.1 甲板漏水口的型式和规格按表1。
表1
型式
名 称
公称通经
YB
带法兰圆形甲板漏水口
32 ～65
YC
带连接套管圆形甲板漏水口
TB
带法兰椭圆形甲板漏水口
80～150
TC
带连接套管椭圆形甲板漏水口
SA
带法兰水封型甲板漏水口
40～100
SD
带连接套管水封型甲板漏水口
SC
带法兰焊接水封型甲板漏水口 （用于冷库）
SE
带连接套管焊接水封型甲板漏水口 （用于冷库）
D
附壁式甲板漏水口
注：Y 圆形；T 椭圆形；S 水封
6.1 甲板漏水口的主要零件的材料参照表11
表11
零件名称
材料
名称
牌号
标准号
本体
碳素结构钢
Q235-A
GB700-88
格栅板
水封罩
螺钉
铝青铜
QA19-2
GB4429-84
5
6
6.2 甲板漏水口的钢质零件表面镀锌。
6.3 甲板漏水口应由质量部门进行外观、尺寸和质量检查。
6.4 甲板漏水口应作0.12MPa 的水密试验，持续时间为5秒，无渗漏。
