供应25T精密粉末成型机 工业陶瓷成形机
PG数控高效精密粉末成形机
设备应用
>粉末冶金（金属类粉末成型）
>磁性材料
>硬质合金
>陶瓷（工业陶瓷成型）
主要功能和特点
◎采用中模浮动式模架，模架可以独立拆卸；
◎驱动部位采用油浸式设计，驱动部在本体下部，重心低，稳定性高；
◎驱动部位于机体内部，密封良好，粉尘无法进入，磨耗低，故障率少；
◎各个润滑部位采用马达强制润滑给油，无黄油润滑（模架除外），清洁保养方便；
◎拔出脱模终了位置固定，操作简易直观；

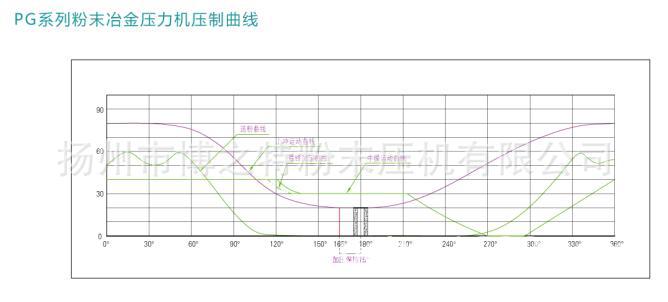

◎上冲行程由凸轮驱动，粉末充填时间延长，增加粉末充填效果；加压时也有15°的保持压力设计，加压时间长（普通曲轴为单点瞬间加压）；
◎最终加压独立调整，可以很方便的进行台阶的密度调整；
◎各调整部（上压、充填、拔出、最终加压）均使用显数器表示；
◎具有中模和芯棒台阶成形能力；
◎可以实时压力监控，监控生产品质及品质变化趋势，有效防止不良产生；
◎采用中文触摸屏控制，提高了操作的方便性和机动性，故障原因说明排除简单，成形速度由变频器控制；
◎采用组合式气动离合制动器，响应速度快，安全性高。
技术参数
技术参数 型号
名称
PG-10
PG-15
PG-25
PG-60
PB-100
最大加压力
T
10
15
25
60
100
最大脱出力
T
5
7.5
12.5
30
50
中模受压力
T
8
12
20
48
80
上滑块行程
mm
70
80
100
130
160
上滑块调整量
mm
30
40
40
40
40
粉末充填深度
mm
60
60
80
100
100
脱模行程
mm
45
45
55
70
70
阴模面位置调整
m
10
10
10
10
10
增欠粉充填
mm
5
5（选配）
5
5
5
成形能力
S.P.M
10-35
10-35
10-35
10-30
10-25
主电机功率
KW
4
5.5
7.5
15
22
调速方式
变频调速
离合方式
空气压气动离合，刹车一体
各部调整方式
手动调整，计数位置器显示
电动调整，计数位置器显示
操作方式
寸动、连动、安全-行程
润滑给油方式
电动强制给油润滑
送粉方式
凸轮直线式送粉
送粉行程
mm
60
80
80
100
100
运转角度控制
电子式，旋转编码器
总重量
KG
约1250
约2300
约3500
约8000
约12500
外形尺寸
约1600*980*1055
约1900*1085*1340
约2200*1200*1700
约2500*1500*1800
约3000*1800*2100
芯棒
标配
荷重计
标配
模架种类
A型（上一下一段）选配
B型（上一下二段）选配
C型（上二下三段）选配
光电安全装置
选配
设备应用售前服务
为您提供项目设计、工艺流程设计，适合您的机器设备选购方案的制定，根据您的特殊需求，设计制造产品，为您培训技术操作人员
售中服务
陪您一起完成对设备的验收，协助拟订施工方案和详细流程
售后服务
公司派技术人员到现场指导设备安装、调试现场及培训操作人员
产品质量
易损件除外一年内质量保证！
