佛山混凝土裂缝处理

佛山混凝土裂缝修补公司

常见的裂缝处理有以下几种类型。

 第一类，民用建筑中的裂缝处理，如楼板裂缝处理、墙体裂缝处理，混凝土梁柱的裂缝处理。随着住宅建筑的商品化概念的日益深入，人们对建筑行业提出了更高要求，在有裂缝的房屋里工作或生活，人们会产生裂缝恐惧感，这并不是杞人忧天，因为建筑物的破坏往往是从裂缝开始，近几年由于各种因素造成的建筑物裂缝已成为质量通病，轻者影响建筑物的外形美观、使用功能、损害结构的整体性、降低使用寿命，重者造成工程事故，使建筑失去使用价值甚至倒塌，这一切不同程度侵害了消费者的权益，因此无论是对无害裂缝的控制还是对有害裂缝的处理都至关重要。

第二类，工业建筑中的裂缝处理，如厂房地面裂缝，厂房墙体裂缝处理。这类裂缝处理对材料及施工的要求比较高，一些工业建筑裂缝处理过程中会遇到高温，高湿，腐蚀等环境问题，因此在材料的选择上尤为重要。

第三类，市政建筑中的裂缝处理，如桥面铺装裂缝处理，路面裂缝处理等，这类裂缝处理面临的问题是混凝土在室外暴露，一些裂缝受温差影响变形较严重，不仅要考虑其粘接强度及抗压强度的问题，同时要考虑其受温差变化影响下耐久性的情况。

 裂缝处理是一个系统的工程，不仅要考虑材料方面的原因，更要考虑裂缝出现位置建筑所处的环境特点，这对修复过程材料的选择，修复后建筑的耐久性都有重要的意义。

   钢筋混凝土构造物产生的各种龟裂现象和裂缝损坏，采用环氧树脂低压灌注浆加固修补，在不影响生产营运的条件下，可以达到预期的强度，延长结构物的使用寿命。施工快捷方便，不需要大型机械作业，加固效果安全可靠。

混凝土裂缝灌缝胶是一种A、B两组分改性环氧树脂类低粘度液状的胶粘剂，该胶初始粘度小、可灌性好、浸润、扩散性好，浆液灌注工艺简便。固化后基本无收缩，抗渗性能好。可用于受力缝补强、温度缝、收缩缝、钢筋锈蚀缝粘结，能有效提高构件的耐久性、恢复结构的整体性和使用功能。灌逢胶各项技术指标均满足《混凝土结构加固设计规范》GB50367

-2006中A级胶的标准。

 灌缝胶的产品特点：粘度很低、渗透力强，能注入0.2mm宽的微裂缝；不含挥发性溶剂，硬化时不收缩；抗老化及耐水及酸，碱性好；固化后具有优异的韧性和抗冲击能；不含挥发性溶剂、安全无毒、施工方便。

 应用范围：本品广泛用于建筑、桥梁、道路受力缝补强、以及混凝土内部蜂窝、疏松等缺陷的补强注胶修补；温度缝、干缩缝、钢筋锈蚀缝粘结；裸露导线的绝缘灌封；构筑物的防渗、堵漏。

 基本特性：

组分 A、B双组分

重量配合比 A：B=3：1

黏度(cp，25℃) 80

密度（g/cm3，25℃） 1.0

抗压强度（MPa） 70.5；（GB50367-2013）

弯曲强度（MPa） 46.2；（GB50367-2013）

拉伸强度（MPa） 36.6；（GB50367-2013）

混凝土裂缝灌缝胶使用注意事项

1、调查裂缝现状：宽度、长度，是否贯通，是否漏水，开裂时间，使用材料，环境条件等。分析开裂原因，制定修复方案。

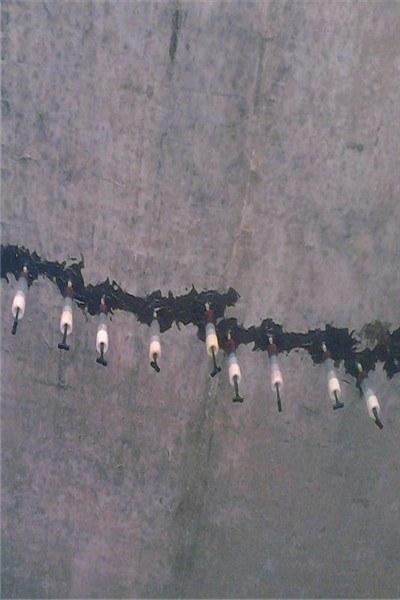

2、清理裂缝表面灰尘，确保干燥牢固。按15-20㎝间距标出注入口，尽量位于裂缝较宽、开口较通畅位。

3、采用封缝胶在预先标出的注入口上粘贴底坐，并沿裂缝表面涂刮封缝胶，宽度5㎝，确保封严。

4、按比例配制BR灌浆树脂，倒入软管中，把装有树脂的灌浆器旋紧于底坐上，松开弹簧进行注胶，直至注满全部裂缝，树脂初固24小时，完全固化72小时。

5、注胶完毕，拆除灌浆器，基层复原注胶完毕应立即拆下灌浆器，用酒精浸泡漓洗。待树脂固化后可敲掉底坐及堵头，必要时可用砂轮机对表面封缝胶进行打磨，恢复基层原状。

6、本产品适用于5度以上环境，温度低于5度时必须采取升温措施。

7、混凝土表面有明水时应擦去并使用热风机吹干后再使用本产品。

8、使用时应通风换气，配带防护眼镜、手套、穿紧口工服，用后应及时洗手。
