汕头混凝土裂缝处理

汕头混凝土裂缝修补公司

本公司具有特种专业加固资质

可承接以下工程：

     建筑结构加固补强：植筋加固、粘钢加固、碳纤维加固、混凝土裂缝修补、隧道钢环加固、隧道二衬加固、桥梁维修加固、植筋锚固、防水补漏、钢结构、混凝土切割、桥梁顶升、更换支座、托换等工程施工。

裂缝高压注浆

施工工艺

1）前期施工应注意的问题

A、在寻找裂缝前，首先应对裂缝进行分析，并按裂缝的宽度、长度的不同分别分析，以确定裂缝深度发展规律。如非贯穿裂缝且深度较浅，可以做表面封闭处理。

B、寻找裂缝是一项繁琐且细致的工作，如表面不易干燥，可用喷灯烘干，裂缝因含水而可立即发现，以提高工作效率，每一施工区块须确保无遗漏。

2）前期施工步骤

A、寻找裂缝：对于潮湿基层，先清扫积水，待基层全部清理干净、表面稍干时，仔细寻找裂缝，用色笔标记；对于干燥基层，清理后可用气泵或风机吹去表面灰尘。

B、钻孔：按混凝土结构厚度，距离裂缝50—150mm，沿裂缝方向两侧交叉钻孔。孔距按现场实际情况而定，以两孔注浆后，浆液能在裂缝处交汇为原则，一般刚开始时孔距100—300mm为宜；孔径的大小应按配套的止水针头大小而定，采用14mm钻头。孔与裂缝断面应呈45—60度角交叉，并交叉在混凝土结构的中部1/3范围。

C、埋止水针头：止水针头为配套部件，是注浆液注入裂缝内的连接件，埋设时须用工具紧固，并保证针头的橡胶部分及孔壁在未使用前干燥，否则容易打滑。

3）配制注浆材料

按照产品说明书提供的方法配制注浆材料。

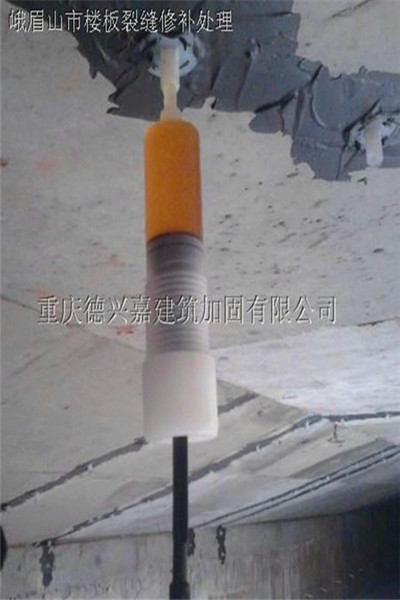

4）裂缝注浆

A、灌注浆液时应从第一枚针头开始（立面结构应由下往上灌注），当浆液从裂缝处冒出，应立即停止，移入第二枚继续灌注，依次向前进行。在灌注过程中，如果浆液已灌满相邻针头位置，可以跳过；如注浆后发现裂缝两端仍有裂缝延伸，或有裂缝与其交叉，须在该位置补孔，重新注浆。

B、为使裂缝完全注满浆液，应进行二次注浆。第二次灌注要与第一次灌注间隔一段时间，但须在浆液凝结前完成。如二次灌注后，浆液仍不能愈合，应在该位置重新钻孔注浆。

5）注浆时应注意的问题

A、当一枚针头灌注较长时间后（约3—5分钟），浆液仍然未从裂缝内冒出，应停止灌注，间隔一段时间再进行，若仍未注满，应检查钻孔是否与埋线管交叉、结构是否有空洞等情况，查明原因后再进行。

B、灌注时应严密注视灌浆机工作压力表，若超过额定压力，应停机待压力降低后再进行，若压力始终居高不下，应检查钻孔是否与裂缝交叉。

C、浆液是遇水膨胀材料，作业时须穿好防护器具，如手套、护目镜等，若不慎溅入眼睛，应立即大量水清洗。

6）拆嘴：注浆完毕，确认不漏即可去掉或敲掉外露的注浆嘴。清理干净已固化的溢漏出的注浆液。

7）封口：用快干水泥进行注浆口的修补、封口处理。

8）防水：用聚氨酯防水材料将化学注浆部分涂三遍（底涂、中涂、面涂）以作表面防水处理。

9）质量保证措施

A、严格把好材料质量关，使用的化学灌浆材料，具有产品合格证、说明书和技术报告，绝不使用伪劣产品。

B、严格操作规程和技术规范，施工中不偷工减料。

C、坚持检查验收制度，坚持自检、互检和专检。

材料介绍：

 (1) 、环氧树脂灌缝胶

该胶初始粘度小、可灌性好、浸润、扩散性好，浆液灌注工艺简便。固化后基本无收缩，抗渗性能好。可用于受力缝补强、温度缝、收缩缝、钢筋锈蚀缝粘结，能有效提高构件的耐久性、恢复结构的整体性和使用功能，适用于无水缝施工。

（2）、水不漏

适用于各种砖石、混凝土结构的新旧建筑物的防潮防渗漏修善；尤其适用于各种地下构筑物、沟道、厕浴间及生活饮用水池等工程的防潮、抗渗、堵漏；基中缓凝型用于无渗水面抗渗防水、抗渗、快速堵漏、迎背水面均可施工、无毒、无害、无污染、凝固时间任意选择、抗渗压高、粘结能力强、防水、粘贴一次完成、与基体结合成整体不老化、耐水性好。

（3）、聚氨酯堵漏剂

聚氨酯堵漏剂是一种高黏度、单组长份合成高分子材料，形态浆体，黏度如中度机油。它有遇水15秒左右产生交联反应，生成多元网封弹性体的特征。耐酸碱、抗高低温。当它被高压（210公斤）推挤，注入到混凝土裂缝内部，可沿裂缝沿展到所有缝隙内填满。遇水后伴随交联反应，释放大量二氧化碳和热能，产生二次渗压，高压推力与二次渗压力入并充满缝隙，达到止漏目的。

（4）、水泥渗透结晶型防水涂料

该主要技术优良，独特的催化渗透结晶技术防水效果尤为突出，它可以在潮湿的砼基面上施工，对于新旧建筑物及构筑物（地下室、隧道、桥梁、水池、水库、大坝等）均可使用。

主要特点：可在潮湿的砼表面上使用，也可与砼建筑结构同步，具有超强的渗透催化技术，防水 持久的超强的裂缝愈合力；无毒、无味、不燃、不爆，施工简单，工期短；具有呼吸功能，可使砼内部的潮气通过；有效的防止化学品及恶劣环境对砼的侵蚀；可增强砼强度，防止钢筋锈蚀。
