供应30kg卧式扳道器


30kg卧式扳道器
        我厂主要生产手动扳道器18kg手动扳道器22kg手动扳道器24kg手动扳道器30kg手动扳道器卧式扳道器18kg卧式扳道器22kg卧式扳道器24kg卧式扳道器30kg卧式扳道器立式扳道器38kg手动扳道器38kg手动扳道立式扳道器  弹簧扳道器  手动扳道器24kg卧式扳道器30kg卧式扳道器38kg卧式扳道器全系列卧式扳道器，又名扳道机P38立式扳道器P43立式扳道器P50立式扳道器38kg立式扳道器43kg立式扳道器  50kg立式扳道器
一、产品说明卧式扳道器(扳道器）是一种适合铁路线路轨枕板地段使用的养护维修作业的拨道工具，是实现养路作业机械化、减轻劳动强度机具。
型号有  15  公斤卧式扳道器  24公斤卧式扳道器  38公斤卧式扳道器  43公斤立式扳道器
二、结构组成
它由底座、油缸、顶头、活塞杆、手动柱塞泵放油手轮、储油筒等部件组成。用手揿动柱塞泵产生的高压油进入油缸，迫使油缸内的活塞杆向外伸出运动，从而由顶头托信轨腰，达到拨动钢轨的目的。
三、扳道器的种类
扳道器按工作方式不同分为卧式扳道器，弹簧扳道器，立式扳道器，根据工作要求又分为手动扳道器和电动扳道器两种。本公司生产适用于各种规格钢轨的扳道器，欢迎订购。
四、技术参数
1.适用道岔开口≤120㎜
2.适用道岔转换阻力≤1960N（200KG）
  3.拉杆最大直线位移量209㎜
4.安装处两枕木中心距650㎜，拉杆与岔尖处枕木两中心线距离为350㎜
5.安装在铁路复线线路中间时，可调整手柄距两边线路中心线应≥2250㎜卧式扳道器和立式扳道器的区别是拉杆的长度不一样，立式扳道器的拉杆长度是1.5米，卧式扳道器的拉杆长度是0.45米，可根据场地来选择.
以上是卧式扳道器又名扳道机卧式扳道器订的详细信息，如果您对卧式扳道器又名扳道机卧式扳道器订的价格、厂家、型号、图片有什么疑问，请联系我们获取卧式扳道器又名扳道机卧式扳道器订的最新信息

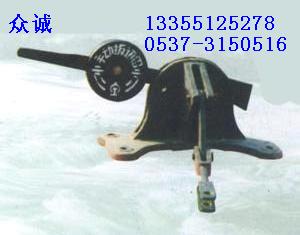

  弹簧扳道器
弹簧扳道器、50KG弹簧扳道器、SL-120弹簧扳道器、立式扳道器、卧式扳道器、球扳道器、手抢式扳道器、P50立式扳道器、弹性扳道器、SL-120型弹簧扳道器
一  概述
1.SL-120型弹簧扳道器（简称：扳道器）是一种手动转换道岔的设备。
2.它以弹簧的张力来实现道岔转换到定反位，并将其保持在定反位的功能。
3.适用于容易发生“挤岔故障”情况下的道岔，一旦挤岔不会损坏设备。
4.它将可以锁闭轴内穿入底座上的锁闭孔内并加上锁头，使道岔锁定在定反位状态，以利于行车过岔安全。
二  产品特点
  1.手柄长度可伸缩290MM，当道岔转换阻力不大时，可缩短手柄长度，反之，延长手柄长度。
  2.为减小手柄扳动行程，其手柄把能够旋转180度，便于人力操作。
  3上述伸缩与旋转均由手柄套管上两个弹簧销的提起，调整后再落入来实现。
4.为克服扳动阻力，手柄头内设计为球心滑块结构，其结构扳动灵活。
  5.直角拐旋转中心主轴上，装有滚动轴承，提高了产品的使用寿命和精度。
  6.凡旋转轴孔之间，均装有具有自润滑性能材料的衬套。
7.拉杆与道岔之间的连接，采用了微调器，安装后在使用过程中，使其不用拆除连接销，即可对道岔开口及密贴状况进行调整。
三  技术参数
1.适用道岔开口≤120㎜
  2.适用道岔转换阻力≤1960N（200KG）
  3.拉杆最大直线位移量209㎜
4.安装处两枕木中心距650㎜，拉杆与岔尖处枕木两中心线距离为350㎜
5.安装在铁路复线线路中间时，可调整手柄距两边线路中心线应≥2250㎜
四  维护与保养
1.使用中应保证各部紧固件齐全，螺栓紧固，开口销臂开规定角度以防脱落。
2.各连接销于孔的磨损旷量应不大于1㎜，旷量过大时应及时更换连接销。
  3.应保证道岔转换过程中，各部动作平稳，旋转灵活，无卡阻现象。
4.各销轴与孔间，手柄头与滑块面间应定期涂油，保持润滑良好。
