供应L 型单梁吊钩门式起重机 龙门吊 旋臂吊 悬臂吊
产品详细介绍

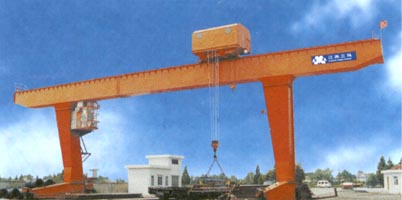

  设备名称:  L型小车单主梁门式起重机
起升高度:  10M-16M
起升重量:  5T-32T
跨度:  15M-35M
工作环境;  -25℃—+40℃
起升速度:  7.16M/MIN-20M/MIN
运行速度:  39.5M/MIN-48.3M/MIN
说明:  适用场合：
　　  吊钩单梁门式起重机适用于露天仓库或铁路沿线进行一般的装卸及起重搬运作业。
　　  订货须知：
　　  本起重机由桥梁、大车运行机构、小车、电气设备组成。桥架采用箱形焊接结构，大车运行机构采用分别驱动。全部机构均在操纵室内操纵。起重机导电形式分为电缆和滑触线两种，订货时任选一种。选用本起重机时须填写订货规范表，须注明使用时工作环境的最低温度和最高温度以及电源等。


L型单主梁吊钩门式起重机主要技术参数
起重量  t  5  10  20/5  32/5
大
车
运
行
机
构  运行速度  m/min  45.8  39.5  40.4  39.56  40.07  39.5  48.3  48  47  47.9
电机型式  YZR
160M1-6    YZR
160M2-6    YZR
160L-6  YZR
160M1-6  YZR
160L-6    YZR
160M2-6    YZR
200L-8  YZR
180L-8  YZR
180L-8  YZR
200L-8
功率  KW  2X5.5  2X7.5  2X11  2X7.5  2X11  2X7.5  2X11  2X15  2X11  2X15
转速  r/min  920  930  945  940  945  940  945  712  700  712
起
升
机
构  起升速度  m/min  20  7.6  9/19.5  7.18/19.4
起升高度  m  16  12  12/11  10/11
电机型式  YZD160L-6  YZD180L-8  YZD250M1-8/YZD200L-8  YZD250M2-8/YZD180L-6
功率  KW  11  11  30/15  37/15
转速  r/min  945  700  720/712  720/962
小
车
运
行
机
构  运行速度  m/min  39.6  39.74  39.7  38.6
电机型式  YZD112M1-6  YZD132M2-6  YZD160M1-6  YZD160M2-6
功率  KW  1.5  3.7  5.5  7.5
转速  r/min  815  900  930  940
工作级别  A5
电源  三相交流  380V  50HZ
荐用大车轨道  43kg/m
起重机跨度S  m  18  22  26  30  35  18  22  26  30  35  18  22  26  30  35  18  22  26  30  35
起重机最大轮压  KN  130  137  157  183  196  196  207  217  240  256  329  339  357  406  437  460  480  560  580  590
起重机总重量  t  27.5  29.1  38.5  44.2  49.5  38.9  42.6  46.1  54.8  58.7  50.6  54.8  60.4  72.8  76.3  67.2  75.0  82.1  96.0  102.9
基
本
尺
寸  H  mm  12890  13890  13545  14545  13795  14795  14182
W  6000  7000  7000  7500  7500  8000  8000  8500
K  7467  8529  8529  9029  9029  9725  9779  11558
L1  6717  8717  7027  9027  7917  9917  8006  10060
L2  6717  8717  7027  9027  7917  9917  8006  10060
S1  5000  7000  5000  7000  5000  7000  5000  7000
S2  5000  7000  5000  7000  5000  7000  5000  7000
BX  1700  2300  2800  2950
