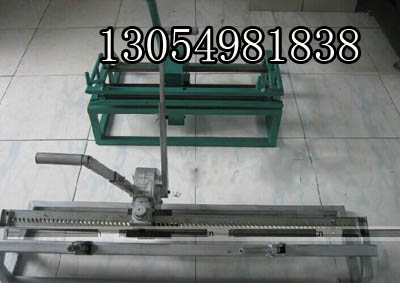

大家好下面为大家介绍一款手压式皮带钉扣机-BYZ系列钉扣机！
1）、BYZ手压式皮带钉扣机组成：
1、后导向槽 2、前导向槽 3、定位冲头 4、顶钉冲头 5、压模头 6、调厚锁紧螺钉 7、调厚定位板 8、调厚扳手 9、机壳
10、右手柄 11、左手柄 12、移位棘手 13、移位摇杆 14、支座。
2）、机型及选用范围
1、机型：BYZ-1000 BYZ-1200
2、适用皮带宽度范围 （1）BYZ-1000型，可铆接皮带宽度1000mm以下。 （2）BYZ-1200型，可铆接皮带宽度1200mm以下。
3、适用皮带厚度范围：8-14mm
4、使用扣型：YHD-D YHD-E YHD-F
3）、钉扣机操作步骤
1、将钉扣机放置在工作场地较为平坦位置，逆时针转动压皮带手柄，使压带梁尽量抬高。
2、将皮带扣（扣鼻在倒模板限位销一侧）并列插入钉板钉孔中，依次放置。皮带扣放置总宽度小于皮带总宽度40-50mm。
3、按图箭头所示方向，将皮带塞入皮带扣身中，至皮带与限位销接触为止，调整好皮带两侧预留宽度。
4、顺时针转动压皮带手柄，使压带横梁把皮带压紧在机架上（压紧为止，不宜过紧，以免损坏压梁螺丝）。
5、将左操作杆向后拉至死点，右操作杆向前推至上死点，压住移位棘爪（件12）将机头沿导向槽（件1，2）插入导模板。
6、前后摇动左操作杆一次，使棘爪复位、机头处于正确工作位置。
7、松开调整锁紧螺丝（件6），使箭头指示方向转动调厚扳手（件8）至适合带厚位置，拧紧调整锁紧螺丝。
8、工作时，右手推住右操作杆不动，左手向后用力把左操作杆拉死到后死点后重新回到前死点；
然后做手推住左操作杆不动，右手向后用力把右操作杆拉到后死点后重新回到前死点。反复左右手的操作动作即可完成一个接头的铆接工作。
注意：严格按照步骤8进行操作，操作杆每次动作必须到位，不允许左右杆同时动作，以免损坏内部机件。
9、铆接完成后，将左操作杆向后拉至下死点，右操作杆向前推至上死点，压住移位棘爪将机头沿导向槽取下，松开压梁把皮带从钉扣机上取下，即完成一个接头铆接工作。
4）、常见故障及处理方法
1、铆接后钉子不能贴死在扣身上，应调整带厚扳手，按标牌指示向“薄”的方向调整。
2、铆接是工作力量太大，铆接后扣件严重变形，应调整带厚扳手，按标牌指示向“厚”的方向调整。
3、铆接后钉子不平整，钉子折断，冲头局部断裂，须更换冲头。
4、上下冲模不能运动到预定位置，内部机件弯曲或断裂，须更换。
5、若出现机头移动不畅，属于导模板润滑不良，加注润滑油，清理导轨。
5）、随机工具及附件
1、螺丝刀1把
2、内六方扳手1把
3、使用说明书一本
6）、注意事项
1、使用前，请打开机头护板，在机头内加注润滑脂；导模板上加润滑油。检查各部件是否运动正常，钉板孔内是否有异物。
2、扣机使用后，请清扫钉板，滑油污垢，在导模板上加润滑油防锈。
3、定时打开机头护板，向机头内运动部位加润滑油。
