河源灌注桩护筒,生产加工包边钢护筒经销商

河源灌注桩护筒,生产加工包边钢护筒经销商

     洪鹤大桥存在诸多建设难点：全线80%位于水上，且洪湾水道、磨刀门水道船只众多，施工组织难度极大；先后穿越横琴芒洲湿地、鹤洲南垦区，对环境保护要求极高；桩基最深将突破百米；“钻石”形主塔，高度将突破160米，相当于60层楼高，将采用国内先进的液压爬模的工艺现场浇筑。大桥建成后构成的独特桥梁景观，也将成为珠海的新地标。

钻孔灌注桩工程由于施工工艺复杂，施工中有可能因各种可见或不见因素的干扰而影响最终的成桩质量。为确保整体桩基工程质量达到设计要求，钻孔灌注桩常见质量问题的预防及处理方法至关重要。

施工工艺流程

施工准备→平整场地（筑岛）→测量定位→钻机就位→埋设护筒→钻进→清孔→吊装钢筋笼→安装导管→二次清孔→灌注水下混凝土→拔出护筒→截桩无损检测

工艺流程见下图“钻孔桩施工流程图”。

施工准备

钻孔场地应根据地形、地质、水文资料和桩顶标高等情况结合施工技术的要求，做如下准备工作：

场地平整及筑岛：
钻孔场地在旱地且施工期间地下水位在原地面以下大于1m者，应平整场地，清除杂物，更换软土，夯填密实。钻机座不宜直接置于不坚实的填土上，以免产生不均匀沉陷。修通旱地位置便道，为施工机具、材料运送提供便利。

钻孔场地在陡坡时，应挖成平坡。如有困难，可用排架或枕木搭设工作平台。

钻孔场地在浅水时，宜采用筑岛法。岛顶面通常高出施工水位0.75～1.0m。筑岛面积按钻孔方法、设备大小等决定。

钻孔桩定位测量：
首先确定钻孔桩位：按照控制网及桥墩设计坐标，用全站仪精确放出桩位。用长木桩（上定有铁钉）准确标出各桩位中心，定位准确后埋设护筒，并在周围设置护桩。护桩埋设原则：不影响钻孔机械、吊装钢筋笼和混凝土浇筑施工；如发现有护桩松动或异常则及时让测量人员校核。护桩高出原地50厘米左右，并用混凝土固定好，以供随时检测桩中心、高程和安装钢筋笼及定位。

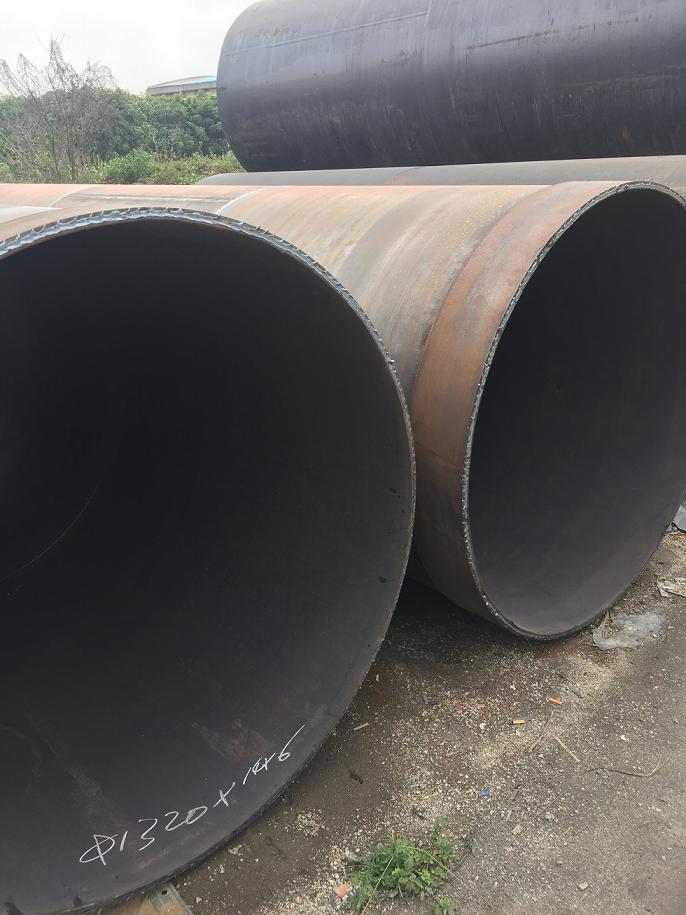

      螺旋钢管是以带钢卷板为原材料，经常温挤压成型，以自动双丝双面埋弧焊工艺焊接而成的螺旋缝钢管。
生产工艺
（1）原材料即带钢卷，焊丝，焊剂。在投入前都要经过严格的理化检验。
（2）带钢头尾对接，采用单丝或双丝埋弧焊接，在卷成钢管后采用自动埋弧焊补焊。
（3）成型前，带钢经过矫平、剪边、刨边，表面清理输送和予弯边处理。
（4）采用电接点压力表控制输送机两边压下油缸的压力，确保了带钢的平稳输送。
（5）采用外控或内控辊式成型。
（6）采用焊缝间隙控制装置来保证焊缝间隙满足焊接要求，管径，错边量和焊缝间隙都得到严格的控制。
（7）内焊和外焊均采用美国林肯电焊机进行单丝或双丝埋弧焊接，从而获得稳定的焊接质量。
（8）焊完的焊缝均经过在线连续超声波自动伤仪检查，保证了100%的螺旋焊缝的无损检测覆盖率。若有缺陷，自动报警并喷涂标记，生产工人依此随时调整工艺参数，及时消除缺陷。
（9）采用空气等离子切割机将钢管切成单根。
（10）切成单根钢管后，每批钢管都要进行严格的首检制度，检查焊缝的力学性能，化学成份，溶合状况，钢管表面质量以及经过无损探伤检验，确保制管工艺合格后，才能正式投入生产。
（11）焊缝上有连续声波探伤标记的部位，经过手动超声波和X射线复查，如确有缺陷，经过修补后，再次经过无损检验，直到确认缺陷已经消除。
（12）带钢对焊焊缝及与螺旋焊缝相交的丁型接头的所在管，全部经过X射线电视或拍片检查。
（13）每根钢管经过静水压试验，压力采用径向密封。试验压力和时间都由钢管水压微机检测装置严格控制。试验参数自动打印记录。
（14）管端机械加工，使端面垂直度，坡口角和钝边得到准确控制。
在螺旋钢管的应用中对螺旋钢管结构进行焊接和切割是不可避免的。因为螺旋钢管本身所具有的特性，与普碳钢比拟螺旋钢管的焊接及切割有着其特殊性，更易在其焊接接头及热影响区(HAZ)产生各种缺陷， 　　螺旋钢管的焊接机能主要表现在以下几个方面，高温裂纹在这里所说的高温裂纹是指与焊接有关的裂纹。高温裂纹可大致分为凝固裂纹、显微裂纹、HAZ(热影响区)的裂纹和再加热裂纹等。
　　低温裂纹在螺旋钢管中有时会发生低温裂纹。因为其产生的主要原因是氢扩散、焊接接头的约束程度以及其中的硬化组织，所以解决方法主要是在焊接过程中减少氢的扩散，相宜地进行预热和焊后热处理以及减轻约束程度。
　　焊接接头的韧性在螺旋钢管中为减轻高温裂纹敏感性，在成分设计上通常使其中残存有5%—10%的铁素体。但这些铁素体的存在导致了低温韧性的下降。
　　在螺旋钢管进行焊接时，焊接接头区域的奥氏体量减少而对韧性产生影响。另外跟着其中铁素体的增加，其韧性值有明显下降的趋势。已证明高纯铁素体型不锈钢的焊接接头的韧性明显下降的原因是因为混入碳、氮、氧的缘故。
　　其中一些钢的焊接接头中的氧含量增加后天生了氧化物型夹杂，这些夹杂物成为裂纹发生源或裂纹传播的途径使得韧性下降。而有一些钢则是因为在保护气体中混入了空气，其中的氮含量增加在基体解理面｛100｝面上产生板条状Cr2N，基体变硬而使得韧性下降。
　　σ相脆化：奥氏体型不锈钢、铁素体不锈钢和双相钢易发生σ相脆化。因为组织中析出了百分之几的α相，韧性明显下降。“相一般是在600～900℃范围内析出，尤其在75℃左右最易析出。作为防止”相产生的预防型措施，奥氏体型不锈钢中应尽量减少铁素体的含量。
　　475℃脆化，在475℃四周(370—540℃)长时间保温时，使Fe—Cr合金分解为低铬浓度的α固溶体和高铬浓度的α’固溶体。当α’固溶体中铬浓度大于75%时形变由滑移变形转变为孪晶变形，从而发生475℃脆化。
