广东打桩钢管,灌注桩护筒供应商

广东打桩钢管,灌注桩护筒供应商

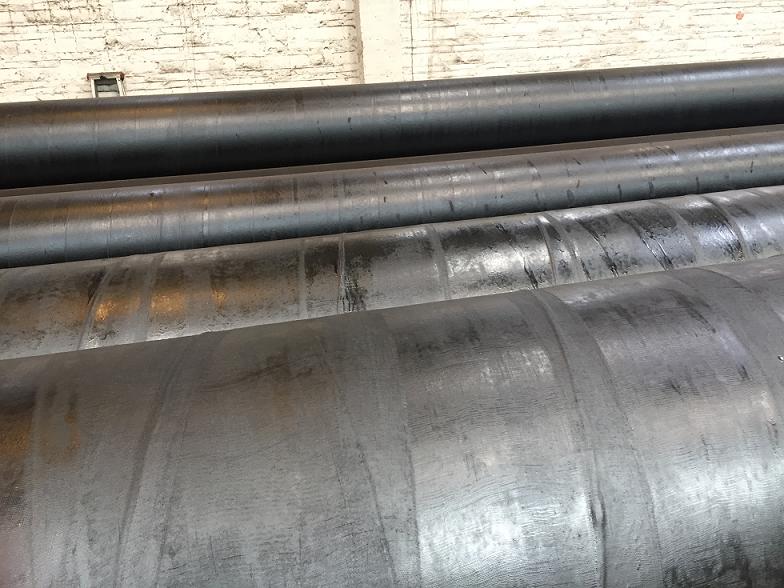

      螺旋钢管是以带钢卷板为原材料，经常温挤压成型，以自动双丝双面埋弧焊工艺焊接而成的螺旋缝钢管。
生产工艺
（1）原材料即带钢卷，焊丝，焊剂。在投入前都要经过严格的理化检验。
（2）带钢头尾对接，采用单丝或双丝埋弧焊接，在卷成钢管后采用自动埋弧焊补焊。
（3）成型前，带钢经过矫平、剪边、刨边，表面清理输送和予弯边处理。
（4）采用电接点压力表控制输送机两边压下油缸的压力，确保了带钢的平稳输送。
（5）采用外控或内控辊式成型。
（6）采用焊缝间隙控制装置来保证焊缝间隙满足焊接要求，管径，错边量和焊缝间隙都得到严格的控制。
（7）内焊和外焊均采用美国林肯电焊机进行单丝或双丝埋弧焊接，从而获得稳定的焊接质量。
（8）焊完的焊缝均经过在线连续超声波自动伤仪检查，保证了100%的螺旋焊缝的无损检测覆盖率。若有缺陷，自动报警并喷涂标记，生产工人依此随时调整工艺参数，及时消除缺陷。
（9）采用空气等离子切割机将钢管切成单根。
（10）切成单根钢管后，每批钢管都要进行严格的首检制度，检查焊缝的力学性能，化学成份，溶合状况，钢管表面质量以及经过无损探伤检验，确保制管工艺合格后，才能正式投入生产。
（11）焊缝上有连续声波探伤标记的部位，经过手动超声波和X射线复查，如确有缺陷，经过修补后，再次经过无损检验，直到确认缺陷已经消除。
（12）带钢对焊焊缝及与螺旋焊缝相交的丁型接头的所在管，全部经过X射线电视或拍片检查。
（13）每根钢管经过静水压试验，压力采用径向密封。试验压力和时间都由钢管水压微机检测装置严格控制。试验参数自动打印记录。
（14）管端机械加工，使端面垂直度，坡口角和钝边得到准确控制。
在螺旋钢管的应用中对螺旋钢管结构进行焊接和切割是不可避免的。因为螺旋钢管本身所具有的特性，与普碳钢比拟螺旋钢管的焊接及切割有着其特殊性，更易在其焊接接头及热影响区(HAZ)产生各种缺陷， 　　螺旋钢管的焊接机能主要表现在以下几个方面，高温裂纹在这里所说的高温裂纹是指与焊接有关的裂纹。高温裂纹可大致分为凝固裂纹、显微裂纹、HAZ(热影响区)的裂纹和再加热裂纹等。
　　低温裂纹在螺旋钢管中有时会发生低温裂纹。因为其产生的主要原因是氢扩散、焊接接头的约束程度以及其中的硬化组织，所以解决方法主要是在焊接过程中减少氢的扩散，相宜地进行预热和焊后热处理以及减轻约束程度。
　　焊接接头的韧性在螺旋钢管中为减轻高温裂纹敏感性，在成分设计上通常使其中残存有5%—10%的铁素体。但这些铁素体的存在导致了低温韧性的下降。
　　在螺旋钢管进行焊接时，焊接接头区域的奥氏体量减少而对韧性产生影响。另外跟着其中铁素体的增加，其韧性值有明显下降的趋势。已证明高纯铁素体型不锈钢的焊接接头的韧性明显下降的原因是因为混入碳、氮、氧的缘故。
　　其中一些钢的焊接接头中的氧含量增加后天生了氧化物型夹杂，这些夹杂物成为裂纹发生源或裂纹传播的途径使得韧性下降。而有一些钢则是因为在保护气体中混入了空气，其中的氮含量增加在基体解理面｛100｝面上产生板条状Cr2N，基体变硬而使得韧性下降。
　　σ相脆化：奥氏体型不锈钢、铁素体不锈钢和双相钢易发生σ相脆化。因为组织中析出了百分之几的α相，韧性明显下降。“相一般是在600～900℃范围内析出，尤其在75℃左右最易析出。作为防止”相产生的预防型措施，奥氏体型不锈钢中应尽量减少铁素体的含量。
　　475℃脆化，在475℃四周(370—540℃)长时间保温时，使Fe—Cr合金分解为低铬浓度的α固溶体和高铬浓度的α’固溶体。当α’固溶体中铬浓度大于75%时形变由滑移变形转变为孪晶变形，从而发生475℃脆化。



      《公路桥涵施工技术规范》中8.2.11 灌注水下混凝土第9条规定：灌注的桩顶高程应比设计高程高出不小于0.5m，当存在地质较差、孔内泥浆密度过大、桩径较大等情况时，应适当提高其超灌的高度；超灌的多余部分在承台施工前或接桩前应凿除，凿除后的桩头应密实、无松散层。
结合以往的桩头超灌混凝土凿除施工经验，研制出桩头钢筋设置保护套整体吊出桩头超灌混凝土的施工工艺，获得了良好的经济效益和社会效益，现总结形成本工法。
一、特点
 1、施工工艺相对简单，施工效率高，破除桩头施工速度快。
   2、桩头钢筋与混凝土隔离，利用劈裂机将桩头与桩身分离，然后整体吊出，有效避免桩头凿除过程中钢筋弯曲，确保了桩基钢筋和墩柱钢筋的连接质量。
   3、保护套可以为泡沫棉、塑料水管或PVC管、竹子等材料，可就地取材，替代品多，能有效降低施工成本。
   4、 施工噪音和灰尘大大降低，施工环境改善。
  二、适用范围
本工法适用所有需要破除桩头混凝土灌注桩。
一、工艺原理
本工法与制作蜂窝煤原理相似，用泡沫棉、塑料软管或PVC管、竹子等材料作为保护套，在桩基钢筋笼制作时，将桩顶设计标高以上桩头钢筋套上保护套，使混凝土无法与钢筋接触，对钢筋不能产生握裹力和黏结力。
利用混凝土的抗拉强度、抗剪强度较小的原理，在桩基设计标高以上20cm处，用风炮机在桩身一周均匀的钻孔，用岩石劈裂机使桩头在钻孔位置水平断开，然后吊车吊住预埋在桩头混凝土中的吊环，将桩头混凝土整体吊出，达到破除桩头的目的。
二、工艺流程

三、操作要点
1、桩头钢筋保护套安装
保护套所用材料可以为泡沫棉、塑料水管或PVC管、竹子等中空、易获取且成本低廉的材料，且材料内径大于钢筋直径2-3cm，保护套两端应进行用泡沫剂封堵填充，其主要目的是防止混凝土与桩头钢筋接触，并形成一定的空隙。
1）钢筋笼桩头钢筋每根都需要做隔离，不能有遗漏，隔离层可用必要的固定措施固定牢固；
2）制作隔离层时在桩顶设计标高以上10cm作标记，隔离层不能延伸到桩身钢筋，隔离需准确无误；
3）使用塑料水管、PVC管、竹子等硬材料，可以用模板泡沫剂将保护套两端封堵，并采取措施使保护套固定，防止灌注混凝土时保护套移位。

安装钢筋保护套
2、钢筋笼安装
1）固定钢筋笼的吊环必须有足够的刚度，保证在钢筋笼安装时不会发生变形。

2）钢筋笼安装时高程测量一定要准确，桩顶位置准确才能保证保护套的位置准确，从而保证对桩头部分的钢筋、混凝土起到隔离作用，有利于桩头混凝土的凿除。
3）钢筋笼安装时，在钢筋笼顶部可以焊接“P”型支撑，将“P”型支撑焊接在钢护筒上，并确保有足够的焊接强度，保证混凝土灌注时，钢筋笼平面位置和高程不发生变化。
4）钢筋笼的吊装和安装过程中要注意保护桩头钢筋上的保护套不受损坏。
  3、桩基混凝土灌注
  4、基坑开挖
  5、边坡防护
  6、基坑降水
  7、分离桩头混凝土
1）在设计桩顶标高上20~30cm桩基一周做好标记线，为桩头混凝土分离线。高出桩顶设计标高的部分，在施工下一工序前人工用风镐进行凿除、修整。
2）分离桩头混凝土时，采用风镐在做好标记的桩身四周对称打入4-6个孔，每个孔的深度60-80cm，打眼完成后，孔内插入劈裂机，各设备同步均匀启动。
3）破桩头时，在离系梁底20~30cm以上的位置均匀的水平钻眼，或用岩石劈裂机对桩头进行劈裂；打入岩石劈裂机使用时，应缓慢进行，分多次进行，循序渐进，避免一次到位。
4）使用岩石劈裂机时，一定要水平，防止桩心混凝土出现“坑洼”或者“鼓包”，且布点要均匀，对称进行。
5）使用岩石劈裂机时，要保护好桩基钢筋不受伤。

使用风镐打眼

利用岩石劈裂机分离桩头
  8、桩头混凝土整体吊出
1）桩头混凝土分离后，用25T起重吊车钩住预埋吊环（或者钩住打入桩头混凝土的短钢筋），缓慢垂直起吊，将桩头混凝土整体吊出，达到破除桩头的目的。
2）桩头混凝土吊出后，将桩头混凝土修整至设计标高，并将钢筋上的保护套清理干净。

整体吊出桩头混凝土

4主要材料与设备

1、材料
本工法主要的材料为保护套，根据项目实际情况就地取材，泡沫棉、塑料水管或PVC管、竹子等中空、易获取且成本低廉的材料，且材料内径大于钢筋直径2-3cm，安装简便，能有效防止混凝土与桩头钢筋接触即可。
2、机具设备



5效益分析

1、经济效益
桩基钢筋设置保护套整体吊出桩头混凝土，安全可靠，施工速度快，大大减少了人工的投入，缩短工期，经济效益明显。
77省道延伸线第5标段浅门大桥在1~5#墩桩基潮水位以下的施工中，减少基坑抽水时间，节省了220个降水台班和约165个台班；采用本工法桩头破除速度较快，缩短工期约55天。
 2、社会效益
 采用本工法在保证施工质量和安全的情况下，加快了桩头破除速度，加快了施工进度，缩短了施工工期，获得了公司、甲方、监理单位的一致好评，取得了良好的社会效益。
