合肥 桥梁橡胶支座 GJZF4四氟板橡胶支座
一、普通板式橡胶支座简介
普通板式橡胶支座是由若干层橡胶片与薄钢板经加压硫化而成。按形状划分：矩形、圆形、球冠板式支座、圆板坡形板式支座。由于板式支座本身具有足够的竖向刚度，可以满足较大垂直荷载，并具有良好的弹性以适应梁端的转动。还具有较大的剪切变形以满足上部构造的水平位移；可以产生很好的防震作用，能减轻动载对上部构造与墩台的冲击作用。
由于板式橡胶支座具有水平剪切的各向同性，能良好传递上部构造多的变形。在弯、斜桥的使用中优点突出。该产品除具有普通支座的功能外，还具有在梁端作用力作用时通过球形表面橡胶层调整受力中心的位置，逐渐将力扩散到圆板式橡胶支座的钢板和橡胶层，使支座受力均匀，尤其适用于斜交桥，立交桥等坡度桥的场所。
二、公路桥梁板式橡胶支座执行标准
《JT/T4 一2004 公路桥梁板式橡胶支座》，标准具体内容可以点击下载。
三、板式橡胶支座产品代号表示方法
1、 根据桥梁板式橡胶支座的结构型式分类如下:
四、普通板式橡胶支座适用范围
1、一般来说普通板式橡胶支座适用于跨度小于30m、适合位移量较小的桥梁.不同的平面形状适用于不同的桥跨结构,正交桥梁用矩形支座;曲线桥、斜交桥及圆柱墩桥用圆形支座.
五、普通板式橡胶支座结构示意图

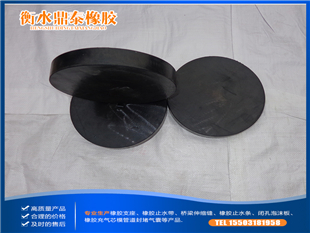

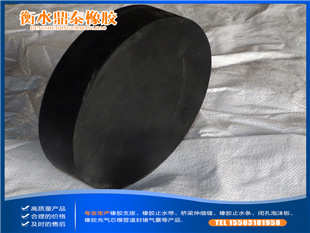

普通板式橡胶支座---球冠圆板式橡胶支座(TCYB系列),；矩形普通板式橡胶支座(GJZ)系列；圆形普通板式橡胶支座(GYZ系列)聚四氟乙烯板式橡胶支座----圆形四氟板式橡胶支座(GYZF4系列)；矩形四氟板式橡胶支座(GJZF4系列)球冠四氟板式橡胶支座(TCYBF4系列)
2、 板式橡胶支座按胶种适用温度分类如下:a、氯丁橡胶: 适用温度+60℃∽-25℃ b、天然橡胶: 适用温度+60℃∽-40℃ c、三元乙丙橡胶: 适用温度+60℃∽-45℃

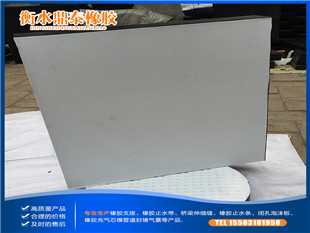

2、 四氟板式橡胶支座适用于大跨度、多跨连续、简支梁连续板等结构的大位移量桥梁.它还可用作连续梁顶推及T型梁横移中的滑块.矩形、圆形四氟板式橡胶支座的应用非别与矩形、圆形普通板式橡胶支座相同。
3、球冠圆板橡胶支座：球冠圆板橡胶支座是改进后的圆形板式橡胶支座。其中间层橡胶和钢板布置与圆形板式橡胶支座完全相同，而在支座顶面用纯橡胶制成球形表面，球面中心橡胶最大厚度为4－13mm，球面边缘15mm，以适应3％到4％纵横坡下，梁与支座接触面的中心趋于圆形板式橡胶支座的中心。梁端反力通过球面表面橡胶逐渐扩散传至下面几层钢板和橡胶层。在橡胶支座底面加一圈直径D＝2.5mm的半圆形橡胶圆环，支座受力时首先由底部圆环变形压密，调节底面受力状况，以改善或避免支座底面脱空现象的产生，使支座底面受力均匀
