山东纳米喷镀设备价格

1纳米喷镀作业流程编辑

步骤：1

程序：基材表面处理

配备：白淀油、静电除尘枪、1000号以上砂纸

目的：利于喷漆。
 备注：塑胶表面要进行静电除尘；铁材质要进行磷酸盐表面处理。
    步骤：2
程序：喷涂底漆
  配备：底漆
  条件：20～25μm
  备注：表面要求高平坦性和洁净度。
  步骤：3
  目的：干燥
  配备：干燥炉
  条件：塑胶：UV油过机 、金属：110℃/15min

备注：一定要使底漆彻底干燥。

步骤：4

程序：静置

配备：无尘装置

目的：底漆表面避免落上灰尘

备注：彻底冷却。

步骤：5

程序：喷涂表面活性剂

配备：喷枪+PP容器

目的：调整表面张力

备注：为形成均一的银镜膜提供条件。

步骤：6

程序：纯水洗净

配备：喷枪洗净

目的：彻底清洗

备注：除去多余的表面活性剂。

步骤：7

程序：化学反应

配备：通过CTS系统反应液喷镀

条件：0.05-0.3μm

备注：形成均一镜面。

步骤：8

程序：纯水洗净

配备：喷枪洗净

目的：彻底清洗

备注：除去多余的反应液。

步骤：9

程序：稳定剂

配备：喷枪洗净


条件：彻底清洗

备注：增强金属层的抗氧化性能。

步骤：10

程序：空气吹干

配备：吹风枪

目的：清除表面水份

备注：银镜表面无积水。

步骤：11

程序：干燥

配备：脱水干燥炉

条件：60℃/30～40min

备注：水分干燥，增强镀层的附着力。

步骤：12

程序：透明涂装

配备：面漆

条件：15～25μm

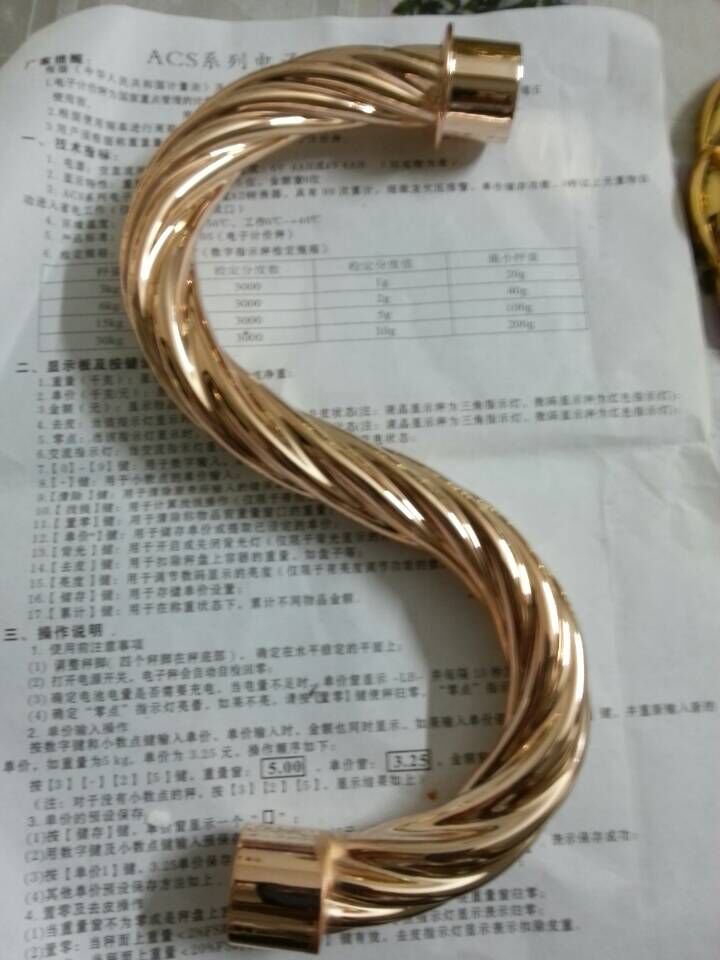

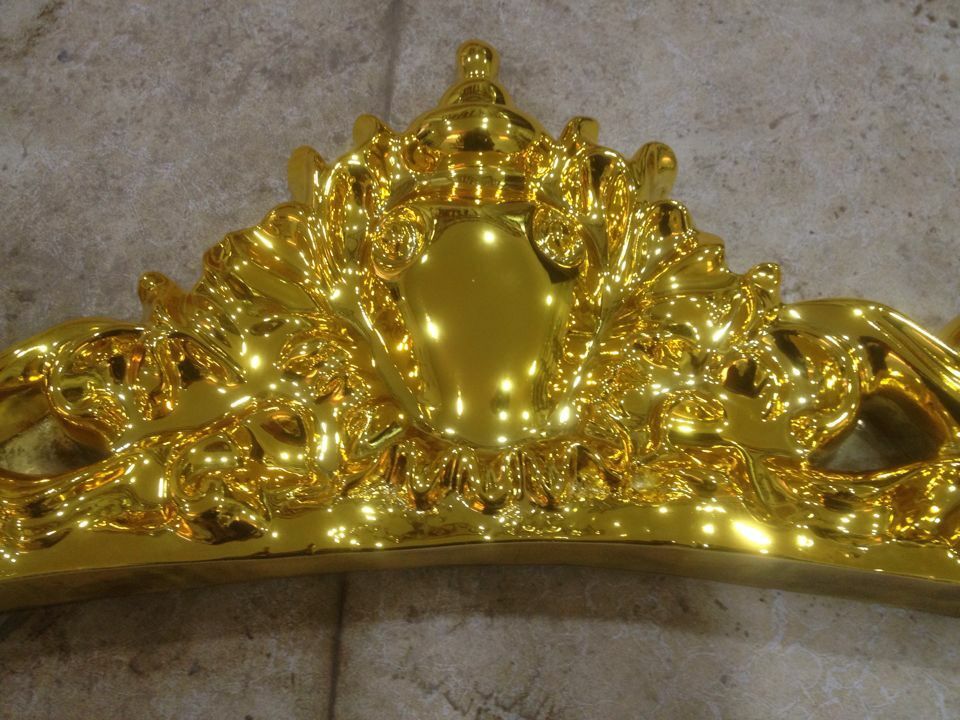

备注：可根据产品颜色需求可以加入透明染料，调整出不同色彩。

步骤：13

程序：干燥

配备：干燥炉

条件：根据涂料类型参考使用说明

备注：确认彻底干燥。

2工艺过程控制点编辑

1、喷镀过程中，车间内最佳温度是24～30℃，试剂温度是25～30℃；湿度为50%～60%。

2、喷镀过程需要在无尘车间进行。底漆配制后要用300目或以上的滤布进行过滤，在喷涂、固化以及存放的过程中一定要保持漆面的高清洁度。

3、K1剂配制后放置在常温下24小时以上才能使用，若温度较低，放置时间需要适当延长。K1剂有轻微发黄，属于正常现象，可以继续使用，但是如果出现白色或黄色沉淀物时必须停止使用，需要重新配制新鲜试剂。

4、操作过程中一定要使用电阻率大于10MΩ·cm的超纯水，不能使用自来水或饮用纯净水。

5、双头喷枪吐出量比例为1：1，A、B剂混合点离被镀物最佳距离为20cm。

6、空压机一定要确保气体中无油，以免影响喷镀效果。

纳米喷镀过程中可能出现的异常现象及解决办法

异常现象1：K1剂无法在被镀物表面展平。

产生原因：1、K1剂配制后存放时间不够；2、配制工艺没按要求进行。

解决方法：1、增加存放时间，再进行测试；2、按严格工艺进行配制。

异常现象2：银镜表面光洁度差，出现无规则砂点。

产生原因：底漆表面不洁净，灰尘较多。

解决方法：进行底漆表面清洁或重新喷底漆。

异常现象3：银镜表面多处出现“白雾化”。

产生原因：1、K1剂失效；2、底漆干燥不彻底；3、室内温度或试剂温度偏低；4、K2剂雾化不佳，有些地方喷洒过多。

解决方法：1、采用K1标准试剂；2、加强底漆的干燥；3、提高室内或试剂温度，使其达到最佳条件；4、改善K2剂雾化效果，并做到均匀薄薄一层即可

异常现象4：银镜烘烤后，从烘箱取出至完全冷却的过程中，银镜表面出现“水雾”现象。

产生原因：1、室内湿度太高；2、银镜烘烤时间不够。

解决方法：1、调整室内湿度达到50%～60%；2、延长烘烤时间。
