惠州轮毂纳米喷镀加工

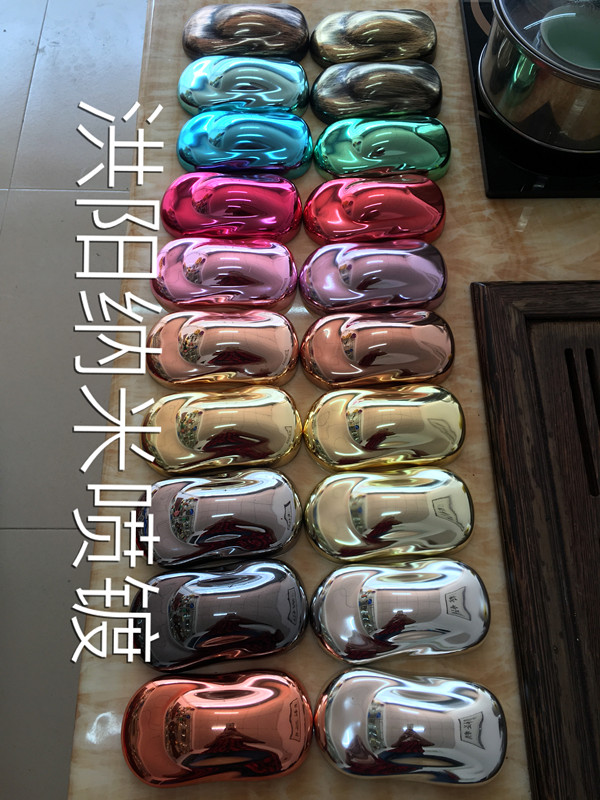

           纳米喷镀是目前世界上最前沿的高科技喷涂技术，它是采用专用设备和先进的材料，应用化学原理通过直接喷涂的方式使被涂物体表面呈现金、银、铬及各种彩色（红黄紫绿蓝）等各种镜面高光效果。该技术喷涂的制品，具有优异的附着力、抗冲击力、耐腐蚀性、耐气候性、耐磨性和耐擦伤性，具有良好的防锈性能，一般用于国内外大型汽车生产商和大型电器生产商等精密产品的表面处理，亦可作为其它行业的表面装饰和保护等喷涂，工艺简单、绿色环保、用途广泛、是一种高新的表面处理技术。惠州洪阳纳米喷镀，在K剂及A剂和B剂里添加了生物纳米微量元素，提高了硝酸银的利用率，现有技术一般硝酸银浓度0.8%-2%，大部分硝酸银由于没有被完全还原成银层，而流失掉。我们在各剂里增添了生物纳米微量元素后，还原率可以达到99%，硝酸银含量只要0.05%-0.4%的浓度，就可以做出高质量的反应层，而且，在药水里增加了银和漆的附着力结合剂，使银层非常紧密并很厚，反光率高，和底漆附着力更牢固。与现有技术对比，现有技术            的银层在没有封面漆之前，银层是疏松的，容易脱落，轻轻一擦就掉，容易变黑变黄。还有一此厂家虽然做的也不错，但在阳光下看，镀层的里面反光是灰蒙蒙的，效果很难看，只能在灯光下或弱光下看才有好的效果。而洪阳纳米喷镀产品不管你在阳光下或灯光下看都是一样完美效果。银层用手指搓，都不会掉，和底漆结合非常牢固。俗话说的好：(不怕你识货，就怕你货比货洪阳纳米喷镀免费为您提供药水,让你和您现用的药水比比,看看我们药水是不是效果好,成本是不是更低.我们免费为您解决技术问题.上门服务.总之，成本降低，质量更好。这样在市场上有优势.

1纳米喷镀作业流程编辑

步骤：1

程序：基材表面处理

配备：白淀油、静电除尘枪、1000号以上砂纸

目的：利于喷漆。

备注：塑胶表面要进行静电除尘；铁材质要进行磷酸盐表面处理。

步骤：2

程序：喷涂底漆

配备：底漆

条件：20～25μm

备注：表面要求高平坦性和洁净度。

步骤：3

目的：干燥

配备：干燥炉

条件：塑胶：UV油过机 、金属：110℃/15min

备注：一定要使底漆彻底干燥。

步骤：4

程序：静置

配备：无尘装置

目的：底漆表面避免落上灰尘

备注：彻底冷却。

步骤：5

程序：喷涂表面活性剂

配备：喷枪+PP容器

目的：调整表面张力

备注：为形成均一的银镜膜提供条件。

步骤：6

程序：纯水洗净

配备：喷枪洗净

目的：彻底清洗

备注：除去多余的表面活性剂。

步骤：7

程序：化学反应

配备：通过CTS系统反应液喷镀

条件：0.05-0.3μm

备注：形成均一镜面。

步骤：8

程序：纯水洗净

配备：喷枪洗净

目的：彻底清洗

备注：除去多余的反应液。

步骤：9

程序：稳定剂

配备：喷枪洗净


条件：彻底清洗

备注：增强金属层的抗氧化性能。

步骤：10

程序：空气吹干

配备：吹风枪

目的：清除表面水份

备注：银镜表面无积水。

步骤：11

程序：干燥

配备：脱水干燥炉

条件：60℃/30～40min

备注：水分干燥，增强镀层的附着力。

步骤：12

程序：透明涂装

配备：面漆

条件：15～25μm

备注：可根据产品颜色需求可以加入透明染料，调整出不同色彩。

步骤：13

程序：干燥

配备：干燥炉

条件：根据涂料类型参考使用说明

备注：确认彻底干燥。

2工艺过程控制点编辑

1、喷镀过程中，车间内最佳温度是24～30℃，试剂温度是25～30℃；湿度为50%～60%。

2、喷镀过程需要在无尘车间进行。底漆配制后要用300目或以上的滤布进行过滤，在喷涂、固化以及存放的过程中一定要保持漆面的高清洁度。

3、K1剂配制后放置在常温下24小时以上才能使用，若温度较低，放置时间需要适当延长。K1剂有轻微发黄，属于正常现象，可以继续使用，但是如果出现白色或黄色沉淀物时必须停止使用，需要重新配制新鲜试剂。

4、操作过程中一定要使用电阻率大于10MΩ·cm的超纯水，不能使用自来水或饮用纯净水。

5、双头喷枪吐出量比例为1：1，A、B剂混合点离被镀物最佳距离为20cm。

6、空压机一定要确保气体中无油，以免影响喷镀效果。

纳米喷镀过程中可能出现的异常现象及解决办法

异常现象1：K1剂无法在被镀物表面展平。

产生原因：1、K1剂配制后存放时间不够；2、配制工艺没按要求进行。

解决方法：1、增加存放时间，再进行测试；2、按严格工艺进行配制。

异常现象2：银镜表面光洁度差，出现无规则砂点。

产生原因：底漆表面不洁净，灰尘较多。

解决方法：进行底漆表面清洁或重新喷底漆。

异常现象3：银镜表面多处出现“白雾化”。

产生原因：1、K1剂失效；2、底漆干燥不彻底；3、室内温度或试剂温度偏低；4、K2剂雾化不佳，有些地方喷洒过多。

解决方法：1、采用K1标准试剂；2、加强底漆的干燥；3、提高室内或试剂温度，使其达到最佳条件；4、改善K2剂雾化效果，并做到均匀薄薄一层即可

异常现象4：银镜烘烤后，从烘箱取出至完全冷却的过程中，银镜表面出现“水雾”现象。
