产品编号：  731605916
产品名称：  影像测量仪

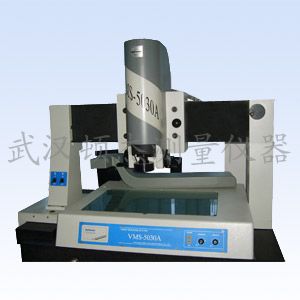

规　　格：  VMS  5030A
产品备注：  该仪器以二维测量为主,包括点.线.圆弧.矩形等几何元素和零件的长度.角度.轮廓外形.表面形状等。也能做三维测量.如台阶的高度.孔或槽的深度等。
产品类别：  光学测量仪器


        产  品  说  明
产品用途及特点:
该仪器以二维测量为主,包括点.线.圆弧.矩形等几何元素和零件的长度.角度.轮廓外形.表面形状等。也能做三维测量.如台阶的高度.孔或槽的深度等。广泛的应用于机械.电子.仪表.塑胶等行业。该机具有以下特点：
★固定式工作台及花岗石底座,稳定性好,精度高,可测量较大较重工件二不影响精度。
★采用高解析度日本索尼彩色CCD摄像机和美国NAVITAR变焦物镜。
★X向.Y向采用空气轴承，花岗石导向，保证了机械系统的精确稳定，提高了测量精度


                                                                                                                                                                    技术规格参数


工
作
台  金属尺寸(mm)                                                                                    700X450

--------------------------------------------------------------------------------

玻璃台尺寸(mm)                                                                            550X350

--------------------------------------------------------------------------------

运动行程(mm)                                                                                      500X300


Z轴升降行程  200  X  、Y、Z数显戒心度：0.5μm
工作距离  92mm  X  、Y坐标示值误差：  ≤(3+L)μm(L为被测长度，单位：mm)


影像系统  摄像机：SONY彩色1/2"CCD摄像机

--------------------------------------------------------------------------------

双焦镜头倍率：美国NAVITAR  0.7X~4.5X                                                  视频总倍率：23.5~148X

--------------------------------------------------------------------------------

物方视场：11.1~1.7mm

--------------------------------------------------------------------------------

表面光源与透射光源均用LED，亮度可调


测量系统  VMS-F/  Ⅱ                    USB-302        M2D-AT                                客户自配电脑


  电源  220V    ±  10%    50/60Hz                                                      总功率          50W  （不包含电脑）
压缩空气      ≥    0.5Mpa
压缩空气流量  120L/min(.04MPa)
工作环境  温度（20  ±    2）  ℃                                                                    温度            40%~70%


仪器重量（kg）  500
外形尺寸（mm）  1600X800X1660
