供应山东偏摆检查仪，齿轮跳动仪
产品名称：齿轮跳动检查仪
齿圈径向跳动△Fr，在齿轮一转范围内，测头在槽齿内或齿轮上，与齿高中部双面接触，测头相对于齿轮轴线的最发动量。为此，齿圈径向跳动的检查是借具有原始齿条形的测量头时行，图所示，为用于这种检查仪的原理示意图。检查时，将装在芯轴上的被检查齿轮， 固定在仪器两顶针间，把具有原始齿条齿形的测量头，依次插入齿轮的齿间内，并用指示表示出测量头位置对齿轮转动轴线的跳动量。
用于检查6级或6级以下精度圆柱，圆锥外齿合齿轮及蜗轮蜗杆的径向跳动或端面跳动。

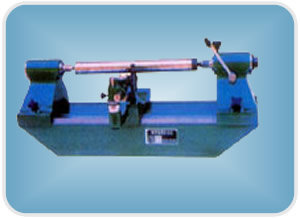

产品名称：偏摆检查仪（规格：mm 300×170 300×300 500×170 500×250 500×300 1000×250 1000×300 2000×300）
该仪器主要用于检测轴类、盘类另件的径向、圆跳动和端面圆跳动，产品设计新颖，美观大方，精度高操作极为方便。
主要技术参数：
1、 莫氏2号顶尖60°锥面对莫氏锥的径向圆跳动≤0.005mm
2、 顶尖轴线在100mm范围内对导轨的平行度（水平垂直方向）≤0.006mm
3、 被测零件最大直径270mm
4、 测量长度300mm、500mm、1000mm、1500mm、2000mm
产品名称：新型偏摆检查仪
配有一对莫氏4#的硬度顶尖，提高了偏摆仪的测量精度，增大了对被测零件的支撑重量，可测量高精度零件的径向、端面和斜向圆跳动。表架设计精巧合理，上下、前后、左右调节平稳自如，操作方便，表架 钢性好，提高了检测仪器的灵敏性。
主要技术参数:
普通型：
径向回转精度 0.001mm
侧导轨在全厂上对两顶尖连线的平行度 0.005mm(A03、B03型)，0.008mm(A05、B05型),0.02mm(A10、B10型)
被测零件最大直径 250mm
被测零件最大长度 300mm,500mm,1000mm
