正品SKF可翻转爪式拉拔器TMMR250XL【特惠】
我公司专业经销SKF可翻转爪式拉拔器TMMR250XL，SKF可翻转爪式拉拔器TMMR250XL价格服务，我们将保证为您提供高质量的SKF可翻转爪式拉拔器TMMR250XL , SKF可翻转爪式拉拔器TMMR250XL售后好价格优请您放心的选购。
详情咨询：15300538529
/021-56551215转8016 联系人：王诺
可翻转爪式拉拔器
种类繁多、质量稳固的拉拔器，既可内拉，也可外拉
SKF 多功能可翻转爪式拉拔器可用于轴承和其他部件（如齿轮和滑轮）的内拉和外拉。 八种标准拉拔器可覆盖大部分轴承和部件尺寸。 TMMR..F 系列拉拔器拥有多种功能，四款最大尺寸的拉拔器同样可附加超长臂作为标配提供（TMMR ….XL）。 超长臂可帮助拆卸离轴端较远的轴承和部件。 超长臂还可以附加延长件来增加功能。
外拉（图 1）
内拉（图2）
可翻转爪式拉拔器 TMMR.. F 系列（图3）
可翻转爪式拉拔器 TMMR.. XL 系列（图 4）

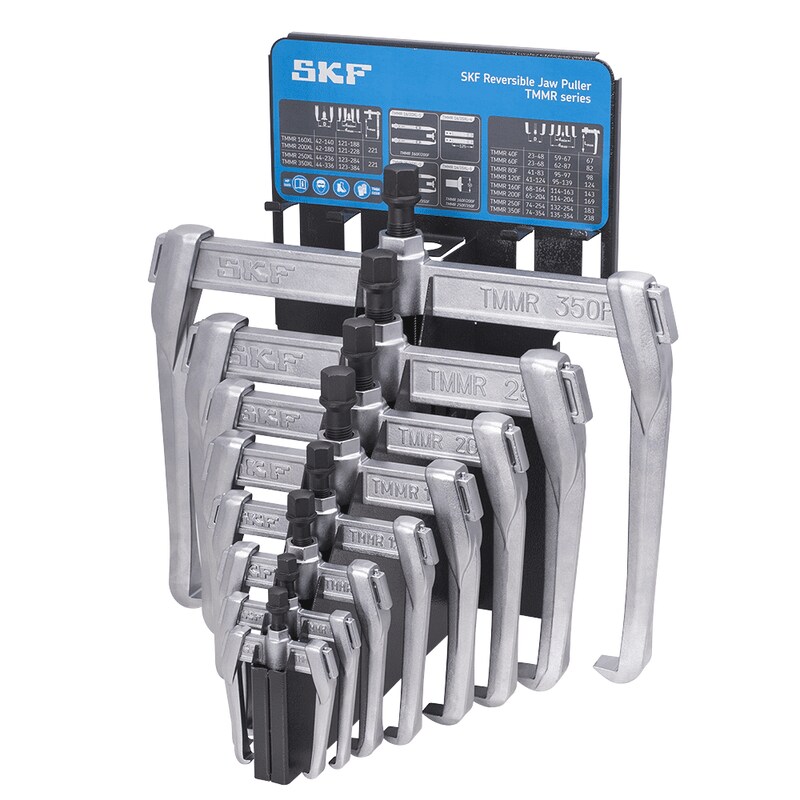

八种标准臂 TMMR F 拉拔器套件（TMMR 8F）（图 5）
图 1
图2
图3
图 4
图 5
横梁上的六角头可使拉拔器和轴承在拆卸过程中旋转，增加便利性。 （图 6）
不同于许多类似的拉拔器，主轴端点圆锥可以旋转。 有助于减少轴损坏，增加稳定性，并帮助减少扭矩，以达到所需拉力。 （图 7）
带法兰的主轴上的六角头有助于阻止扳手在操作过程中滑落。 （图 8）
超长臂拉拔器带有固定螺钉，帮助臂的定位。 加载拉力后，自锁定功能可保持臂在横梁上的位置。 （图 9）
超长臂还带有加载了弹簧的独特可伸缩顶头，提高拉拔器的整体稳定性和安全性。 （图 10）
图 6
图 7
图 8
图 9
图 10
尺寸
订货号
抓取直径
外拉（D）
抓取直径
内拉（d）
机械臂
有效长度（L）
mm
in.
mm
in.
mm
in.
TMMR 40F
23-48
0.9-1.9
59-67
2.3-2.6
67
2.6
TMMR 60F
23-68
0.9–2.7
62–87
2.4-3.4
82
3,2
TMMR 80F
41-83
1.6-3.3
95–97
3.7-3.8
98
3.9
TMMR 120F
41-124
1.6-4.9
95-139
3.7-5.5
124
4.9
TMMR 160F
68-164
2.7-6.5
114-163
4.5-6.4
143
5.6
TMMR 200F
65-204
2.6-8.0
114-204
4.5-8.0
169
6.7
TMMR 250F
74-254
2.9-10.0
132-254
5.2-10.0
183
7,2
TMMR 350F
74-354
2.9-13.9
135-354
5.3-13.9
238
9.4
TMMR 160XL
42-140
1.7-5.5
121-188
4.8-7.4
221
8.7
TMMR 200XL
42-180
1.7-7.1
121-228
4.8-9.0
221
8.7
TMMR 250XL
44-236
1.7-9.3
123-284
4.8-11.2
221
8.7
TMMR 350XL
44-336
1.7-13.2
123-384
4.8-15.1
221
8.7
附件
订货号
描述
TMMR 16/35XL-4
延长臂套件，用于 TMMR.. XL
TMMR 16/20XL-1
延长臂套件，用于转换 TMMR 160F 和
TMMR 200F 至 XL 版本
TMMR 25/35XL-1
延长臂套件，用于转换 TMMR 250F 和
TMMR 350F 至 XL 版本
技术参数（公制）
订货号
最大
拉拔
力
最大扭矩
重量
kn
Nm
kg
TMMR 40F
17
22
0,3
TMMR 60F
17
22
0,4
TMMR 80F
40
75
1,0
TMMR 120F
40
75
1,2
TMMR 160F
50
115
2,3
TMMR 200F
50
115
2,6
TMMR 250F
60
160
4,4
TMMR 350F
60
160
5,2
TMMR 160XL
50
115
3,5
TMMR 200XL
50
115
3,7
TMMR 250XL
60
160
4,7
TMMR 350XL
60
160
5,2
技术参数（英制）
订货号
最大
拉拔
力
最大扭矩
重量
ton（美国）
lbf.
lb
TMMR 40F
1.9
16,2
0.7
TMMR 60F
1.9
16,2
0.8
TMMR 80F
4.5
55.3
2.2
TMMR 120F
4.5
55.3
2.6
TMMR 160F
5.6
84.8
5.2
TMMR 200F
5.6
84.8
5.8
TMMR 250F
6.7
118.0
11.4
TMMR 350F
6.7
118.0
7.7
TMMR 160XL
5.6
84.8
8.2
TMMR 200XL
5.6
84.8
10.4
TMMR 250XL
6.7
118.0
11.5
TMMR 350XL
6.7
118.0
5,2
拉爪尺寸
订货号
拉爪宽度
拉爪长度
拉爪厚度
mm
in.
mm
in.
mm
in.
TMMR 40F
13
0.51
6
0.24
4
0.16
TMMR 60F
13
0.51
6
0.24
4
0.16
TMMR 80F
19
0.75
14
0.55
7
0.28
TMMR 120F
19
0.75
14
0.55
7
0.28
TMMR 160F
22
0.87
18
0.71
9
0.35
TMMR 200F
22
0.87
18
0.71
9
0.35
TMMR 250F
28
1.10
22
0.87
10
0.39
TMMR 350F
28
1.10
22
0.87
10
0.39
TMMR 160XL
25
0.98
16
0.63
8,5
0.33
TMMR 200XL
25
0.98
16
0.63
8,5
0.33
TMMR 250XL
25
0.98
16
0.63
8,5
0.33
TMMR 350XL
25
0.98
16
0.63
8,5
0.33
