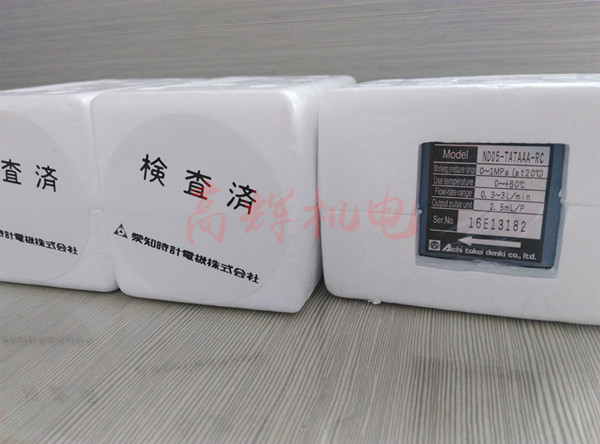

日本爱知时计流量计ND05-TATAAA-RC

日本爱知时计流量计ND05-TATAAA-RC

特長
優れた再現性
ノイズに強いアンプ内蔵磁気センサーが流速に比例して出力
オープンコレクターによるパルス出力
流量範囲が広く、高精度
測定原理は接線流羽根車方式で、構造がシンプル
各種液体へ対応可能
CEマーク取得製品
RoHS対応
（RoHS規制に適合、環境問題への取り組み実現）


標準仕様（ND05-NATAAC～ND10-NATAAA）

型式 ND05-N
ATAAC ND05-P
ATAAC ND05-T
ATAAA ND10-N
ATAAA
流量範囲 0.3～3.0 L/min 1.5～20 L/min
精度 ※1 ±2％RS　（標準取付姿勢時）
計測液体 各種液体への対応（下記接液部主要材質をご確認の上、選定お願いします。）
最高使用圧力 1MPa　（液体温度20℃の時）
圧力損失 12 kPa以下
(3 L/min時) 20 kPa以下
(20 L/min時)
液体粘度範囲 0.5～1.5 mPa?s（水相当）
液体温度範囲 0～＋70℃ 0～＋60℃ 0～＋70℃
周囲温度?湿度 －10～＋70℃　35～85％RH（結露しないこと）
出力信号 出力信号図オープンコレクターパルス　4線
リード線長　約600mm
デューティー比　3/7＜A/B＜7/3
パルス定数 2.5 mL/P 7.69 mL/P
最大周波数 20Hz 約44Hz
最小パルス幅 0.015s 約0.007s
印加電圧範囲 3 ～ 24 VDC ※2
消費電力 0.2 VA以下
構造 防まつ構造（IP64相当）屋内仕様
接続 R 1/2
質量 約150g 約120g
接液部
主要材質 ケース 変性PPO PP ETFE 変性PPO
羽根車 POM ETFE POM
ピボット SUS304 PA ETFE SUS304
Oリング NBR FKM NBR
マグネット Sa-Co ※3 Ba-Fe


標準仕様（ND10-PATAAA～ND20-PATAAA）

型式 ND10-P
ATAAA ND10-T
ATAAA ND20-N
ATAAA ND20-P
ATAAA
流量範囲 1.5～20 L/min 1.0～10 L/min 3.0～60 L/min
精度 ※1 ±2％RS　（標準取付姿勢時）
計測液体 各種液体への対応（下記接液部主要材質をご確認の上、選定お願いします。）
最高使用圧力 1MPa　（液体温度20℃の時）
圧力損失 20 kPa以下
(20 L/min時) 15 kPa以下
(10 L/min時) 60 kPa以下
(60 L/min時)
液体粘度範囲 0.5～1.5 mPa?s（水相当）

液体温度範囲 0～＋60℃ 0～＋70℃ 0～＋60℃
周囲温度?湿度 －10～＋70℃　35～85％RH（結露しないこと）
出力信号 オープンコレクターパルス　4線　リード線長　約600mm
デューティー比　3/7＜A/B＜7/3
パルス定数 7.69 mL/P 25 mL/P
最大周波数 約44Hz 約22Hz 40Hz
最小パルス幅 約0.007s 約0.014s 0.0075s
印加電圧範囲 3 ～ 24 VDC ※2
消費電力 0.2 VA以下
構造 防まつ構造（IP64相当）屋内仕様
接続 R 1/2 R 3/4
質量 約120g 約360g
接液部
主要材質 ケース PP ETFE 変性PPO PP
羽根車 POM ETFE POM
ピボット PA ETFE SUS304
Oリング FKM NBR FKM
マグネット Ba-Fe Sm-Co ※3 Ba-Fe



材質 記号説明

変性PPO
ガラス繊維入ノリル（Polyphenylene oxide）
PP
ポリプロピレン（Polypropylene）
PPS
ポリフェニレンサルファイト樹脂（Polyphenylene Sulfide）
ETFE
フッ素樹脂（Ethylene-tetrafiuoro ethylene）
POM
ポリアセタール（Polyacetal or Polyoxymethylene）
PA
ポリアミド（Polyamide）
SUS304
ステンレス（Stainless）
SCS13
ステンレス鋼鋳鋼品（Stainless steel castings）
FKM
フッ素ゴム（Fluoro Rubber）
SiC
炭化ケイ素セラミック（Silicon Carbide Ceramics）
Sm-Co
サマリュームコバルト（Samarium-Cobalt）
EPDM
エチレンプロピレンゴム（Ethylene propylene Rubber）
Ba-Fe
バリウムフェライト（Barium-Ferrite）
PVC
硬質塩化ビニル（Polyvinyl Choride）
O.C.
オープンコレクター（Open Collector）
NBR
ニトリルゴム（Acrylonitrile-Butadiene Rubber）
