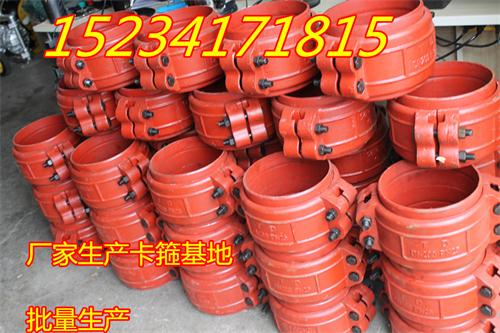

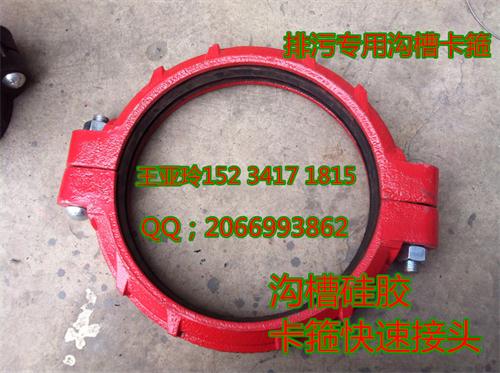

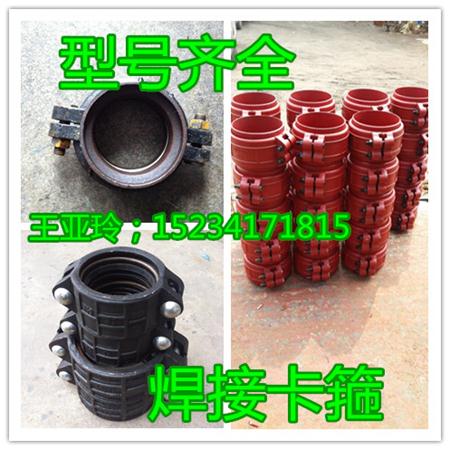

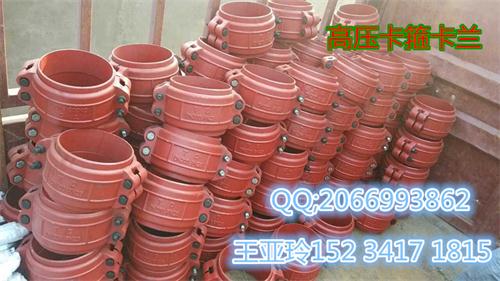

矿用多功能耐磨弯头对焊卡箍承插绝缘法兰

公称直径DN    钢管外径D    间隙h    最大允许偏转角    A    Max~Min    螺栓规格    重量KG    公称压力MPa
40    48    5    2°    65    85~80    M10*50    1.25    4.0
50    57    6    3°    65    88~82    M10*50    1.50    4.0
70    76    6    3°    68    90~84    M10*60    1.80    4.0
80    89    6    3°    68    90~84    M10*60    2.25    4.0
100    108    8    4°    72    92~84    M10*80    2.88    4.0
125    133    8    2°    75    92~84    M14*80    3.50    4.0
150    159    10    3°    78    94~84    M14*90    4.65    4.0
200    219    12    4°    80    96~84    M14*100    7.60    2.5/4.0
250    273    12    3°    80    98~86    M16*100    11.2    2.5/4.0

供应河北山西矿用管道绝缘法兰天燃气管道接头防静电绝缘法兰

JY系列绝缘接头 定义 绝缘接头是同时具有埋地钢质管道要求的密封性能、强度性能和电法腐蚀所要求的绝缘性能的管道接头的统称。它包含组合件、绝缘板、填料、密封环、短管等。它是绝缘法

兰的替代产品。

结构特性 绝缘接头采用整体挤压焊接形式，不得采用螺栓、法兰连接型。绝缘接头采用将绝缘和密封材料夹入并固定于套筒（组合件）内得形式。绝缘接头组装完后，给内部元件应固定在相应位置。在土壤压力、规定得管道操作压力和厂内或现场得水压测试下，整个绝缘接头保持完好。绝缘接头密封元件在接头内部紧靠绝缘板，具有永久得弹性，且密封元件的两面直接与裸露金属表面接触不会移动，确保了接头的紧密性。

材料特点： 绝缘材料：高强度环氧树脂和玻璃纤维层状符合材料：ASTM D709 G11。 弯曲强度：纵向≥390MPa、横向≥290MPa； 拉伸强度：纵向≥340MPa、横向≥240MPa； 抗压强度：≥340MPa； 吸水性：≤30mg； 浸水后电阻≥5*108Ω 击穿电压≥35KV 组合钢体：16Mn、JB4726、ASTM A694 F52、F60 短管：20＃、16Mn、GB8163-99； X70、X65、X56、X52、X46、API SPEC.5L。 密封材料：O形或U形密封环：氟橡胶、腈基丁二烯橡胶，符合ASTM D2000。 填充材料：冷固性树脂； 绝缘涂料；进口液体环氧树脂； 防腐材料：热缩防腐材料； 安装要求： 1.绝缘接头安装处50米内，避免有待焊死口。 2.绝缘接头与管线连接后，不许在接头5米内起吊管线。 3.绝缘接头与管线仪器试压。 4.绝缘接头与管线连接后，应按要求补口、防腐作业时不准使绝缘接头表面温度高于120℃。 5.绝缘接头可安装在地下直管段上。 6.绝缘接头采用地面安装时，应安装在距弯头20米外的只管段上并设置支架。 7.绝缘接头避免安装在立管上。



产品特点 绝缘性能好：2500V摇表测试绝缘电阻≥200MΩ，击穿电压≥3KV。 寿命长：与管线同寿命、等强度。 强度高：压力试验≥1.5PN（设计压力）。 使用温度：-30℃——+90℃。 适用介质：油、气、水、化工原料、煤浆等。
