供应高温旋转接头 Q型旋转接头
简介

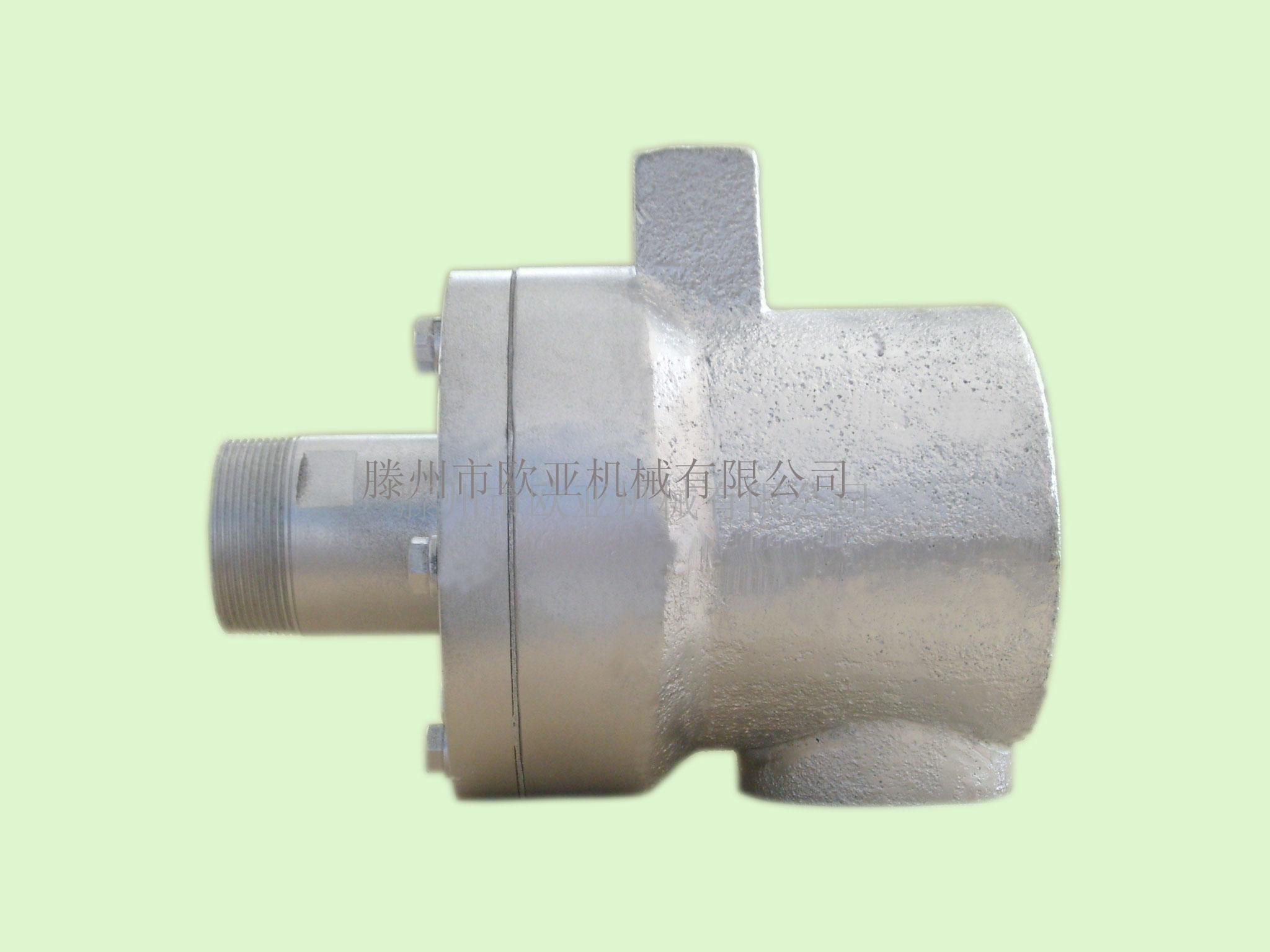

Q型旋转接头是专门为低速纸机而设计的一种流通蒸汽的旋转接头。Q型旋转接头内部采用无油轴承支撑，是一种内部自支撑式旋转接头，结构简单，使用方便。采用球面密封结构，由于密封面之间存在摩擦扭矩，Q型旋转接头外部采用止转杆止转。Q型旋转接头和管路连接必须使用金属软管。
接头规格
1. Q型旋转接头分为QD型单向流通式旋转接头和QS型双向流通式旋转接头。QS型双向流通式旋转接头又分为QS-G型双向流通内管固定式旋转接头和QS-X型双向流通内管旋转式旋转接头，如果旋转接头外管和设备轴颈连接采用法兰连接，加注后缀F，如QS-XF65-32，QS-GF65-32，其中，65mm是指旋转接头外管的公称流通直径为65mm，32mm是指旋转接头内管的公称流通直径为32mm。旋转接头外管和设备轴颈连接采用螺纹连接，不需加注后缀，如QS-X65-32，QS-G65-32，但是，旋转接头外管的旋向和设备滚筒旋向应相反，这样，用于密封的螺纹越旋越紧。
2. Q型旋转接头规格如下： DN40（1-1/2″），DN50（2″），DN65（2-1/2″），DN80（3″），DN100（4″），DN150（6″），DN200（8″）。
3. QD型单向流通旋转接头规格如下： QD65（2-1/2″），QD80（3″），QD100（4″），QD150（6″），QD200（8″）。
4. QDF型单向流通、外管快换法兰连接式旋转接头规格如下：QDF65（2-1/2″），QDF80（3″），QDF100（4″），QDF150（6″），QDF200（8″）。。
5. QS-G型双向流通、内管固定式旋转接头规格如下：QS-G65-32（2-1/2″），QS-G80-40（3″），QS-G100-65（4″），QS-G150-80（6″），QS-G200-100（8″）。
6. QS-GF型双向流通、内管固定、外管快换法兰连接式旋转接头规格如下： QS-GF65-32（2-1/2″），QS-GF80-40（3″），QS-GF100-65（4″），QS-GF150-80（6″），QS-GF200-100（8″）。
7. QS-X型双向流通、内管旋转式旋转接头规格如下：QS-X40-20（1-1/2″），QS-X50-25（2″），QS-X65-32（2-1/2″），QS-X80-40（3″），QS-X100-65（4″），QS-X150-100（6″），QS-X200-100（8″）。
8. QS-XF型双向流通、内管旋转、外管快换法兰连接式旋转接头规格如下： QS-XF40-20（1-1/2″），QS-XF50-25（2″），QS-XF65-32（2-1/2″），QS-XF80-40（3″），QS-XF100-65（4″），QS-XF150-100（6″），QS-XF200-100（8″）。
