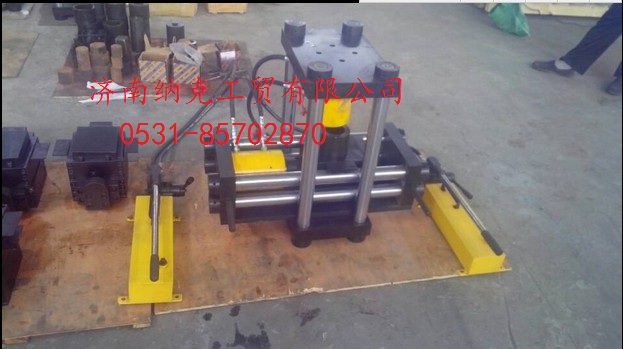

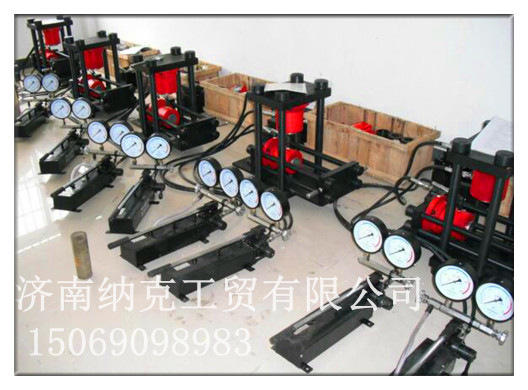

济南纳克便携式岩石直剪仪

济南纳克工贸有限公司厂家直销NKY-50

承蒙您选用济南纳克工贸有限公司生产的NKY-50型便携式岩石直剪仪（多功能试验仪），深表感谢。在未来的使用过程中，我们将竭诚为您服务。

在使用本机以前，请认真阅读《使用说明书》，在充分理解后，再开机使用。请您爱护本机，请正确使用，以便使该机在较长的时间内保持较高的精度和良好的运行状态。

1 主要用途及特点

YYT-500型便携式岩石直剪仪（携带式岩石、土力学性质多功能试验仪）主要用于岩石、土的力学性能试验，通过更换多种夹具可以完成以下不同的试验

?   岩石变形试验；

?   岩石抗压强度试验；

?   岩石抗拉强度试验；

?   岩石点荷载强度试验（能完成国内钻机的中～小不同直径岩心与不规则样的抗压、抗拉测试。抗压强度最小可测试到5Mpa（软岩），最大可测试任何坚硬岩石）；

?   完整岩石直剪试验（适用国内钻机的中～小直径岩心和横断面5cmＸ5cm直方柱体）；

?   岩石结构面与软弱岩石直剪试验（适于不易加工成型的不规则样）；

?   土直剪试验（直接测试钻孔取心土的抗剪指标，剪切面积可大于环刀面积）；

?   碎石土天然或饱和状态直剪试验（砾石粒径≤2.0cm的砂质碎石土）。

该仪器具有设计合理，结构紧凑，加工精细，体积小，重量轻，可拆卸装箱，便于搬运，现场易安装，使用简便，试验快捷，维修方便，售价低等特点。故能广泛适用于工程地质勘察队、测试队和大专院校、科研单位的现场试验

主要用于现场或室内进行以下试验项目：

2 主要规格、技术参数和技术指标

本仪器主要规格、技术参数和技术指标如下：

?   外形尺寸：高670mm，长770mm，宽430mm；

?   重量：300Kg（包括两个油泵和各种配件）；

?   垂直千斤顶：最大出力500KN（50吨），最大行程60mm；

?   水平千斤顶：最大出力500KN（50吨），最大行程60mm；

?   适合试样尺寸；

1)岩石变形和抗压强度试验：Ф50mm～56mm或50m×50mm，H=100～112mm；

2)岩石抗拉强度试验：Ф=50～56mm，H=50～56mm；

3)岩石点荷载强度试验：L、W、H均40～60mm，六个端面尽量平行；

4)完整岩石(规则试样)直剪试验：Ф=50mm、56mm、71.5mm、90mm等尺寸圆柱体、H=50～100mm；横断面50mm×50mm方柱体；

5)结构面与软弱岩石(不规则试样)直剪试验：L≤160mm，W≤140mm，H≤160mm；

6)土直剪试验：Ф=90mm，H=30mm；

7)碎石土直剪试验：砾石粒径≤2.0cm，剪切盒容积L=160mm，W=140mm，H=160mm，V=35cm3。

.3，设备安装与维护保养以及注意事项

3.1设备安装

试验前，打开手动泵的注油口添加清洁的正品46号抗磨液压油约3L，试验时先分别取下两个液压缸进出又扣和手动泵进油管和回油油管的橡胶堵，将一个手动泵的进油管与垂直加载油缸上部进油孔连接，回油管与下方的回油口连接；再讲另一个手动泵的进油管与横向加载油缸靠近后部的进油口连接，回油管与靠前方方的回油口连接。

3.2手动油泵的维护与保养
l、油泵各部经常保持清洁，各阀门处及柱塞周围不得有灰尘污物存在。
2、严格遵守安全使用注意事项。
3、工作液为运动黏度为20-28厘沲．如HM32或HM46号抗磨液压油。严禁用酒精、水、甘油、麻油、刹车液、普通发动机油等为工作液。
4、工作液必须用120--160目滤油网过滤清洁。
5、使用时应轻拿轻放，不得有磕碰现象。压杆要拧紧，以免损伤丝扣。
6、不用时，非喷漆表面涂有凡士林油一层，以防生锈。
7、不用时应放置在干燥、温度适宜的环境。。

3.3注意事项
 3.3.1使用时如出现空打现象，可先放松泵体上的放油螺钉，将泵体垂直起来头向下空打几下，然后旋紧放油螺钉，即可继续使用。
 3.3.2在有载荷时，切忌将快速接头卸下，以免发生事故及损坏机件。
 3.3.3本机是用油为介质，必须做好油及本机具的保养工作，以免淤塞或漏油，影响使用效果。
 3.3.4新的或久置的油压千斤顶，因油缸内存有较多空气，开始使用时，活塞杆可能出现微小的突跳现象，可将油压千斤顶空载往复运动2-3次，以排除腔内的空气。长期闲置的千斤顶，由于密封件长期不工作而造成密封件的硬化，从而影响油压千斤顶的使用寿命，所以油压千斤顶在不用时，每月要将油压千斤顶空载往复运动2-3次。

3.3.5、特别注意，胶管长期使用．易产生老化，使强度降低，应经常检查定期更换
