江门诺和交叉滚子导轨副V型轨采购参数报价
产品介绍
HTSD-LV系列交叉滚子直线导轨副
1、结构
一套导轨副由V形沟槽的导轨4根、保持架（包括保持在其上的滚子）两条、装在导轨端部以保持架冲出的防掉片组成。
2、特点
① 刚性强
② 摩擦力小，容易启动
③ 承载能力高
④ 磨损低
⑤ 精度高
⑥ 噪音低
3、保持架长度和导轨长度的关系
H-行程 L-导轨长度 Lg-保持架长度
当H≤400mm时，L≥1.5H
当H＞400mm时，L≥H
Lg≤L-
4、导轨副的安装
① 用除油剂将零件基准面上的防锈油擦干净。因被除去防锈油的基准面容易生锈，因
此，可用粘度低的油涂上，再使用。
② 将零件1-3的侧基面靠上定位台阶侧基面后，用螺钉预固定在床身和滑台基准面上，
拧紧力不要太大，使零件的侧面与安装基准面贴紧。用力矩扳手按下表规定的力矩逐
个拧紧零件的安装螺钉，从中间开始按交叉顺序向两端拧紧。
③ 将调整侧的零件4作暂时的固定。
④ 小心地将保持架插入到中央附近。
⑤ 将端部挡块安装在导轨端部。
⑥ 将滑台左右移动到尽头，调整保持架到床身的中央位置。
⑦ 把表头打在滑台的中心和侧面。
⑧ 将滑台移至一侧的尽头，而且确认在调整螺栓正对处有滚柱后，轻轻拧紧调整螺钉。
⑨ 将滑台移至另一侧的尽头，如上方法轻轻拧紧螺钉。
⑩ 将滑台移至中央位置，把调正螺钉轻轻拧紧。
11 重复8-10的步骤，将滑台的间隙调到0为止。这时候表针的摆动最小。
12 参照下表给定的力矩值，按照8-10的步骤将调整螺钉固紧。
13 最后将零件4固紧。跟调整螺钉的紧固步骤类似，移动滑台，保证紧固螺栓的地方正
对滚柱。
紧固螺钉的紧固力矩（螺钉材质：铬钼钢材）
螺钉号
紧固力矩（N.m）
M8
22
M6
8.8
M5
5
M4
2.5
M3
1
调整螺钉的紧固力矩（螺钉材质：铬钼钢材）
螺钉号
紧固力矩（N.m）
M6
0.4
M5
0.2
M4
0.05
5、精度
单位 ：μm
精度等级
C
D
高度H的尺寸公差
±12
±25
高度H的配对差
5
7
宽度W的尺寸公差
0～-50
导轨沟槽对基准
A、B的平行度
如图所示
注：
① 高度配对差是指同一床身上的4根导轨的H的一致性允许值。
② 4根导轨标记同一出厂编号，后加“-1”、“-2”、“-3”、“-4”分别标识4根导轨。
6、订货编号
注：如一套导轨副的导轨含有光孔导轨、螺孔导轨，请注明（数量F+数量E）

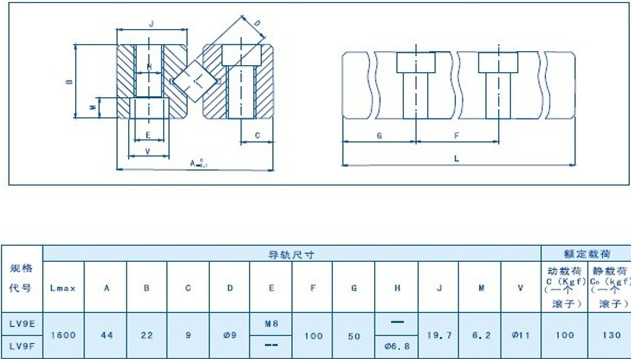

7、外形尺寸
具体规格型号参数请参考公司官网或请来电咨询！
