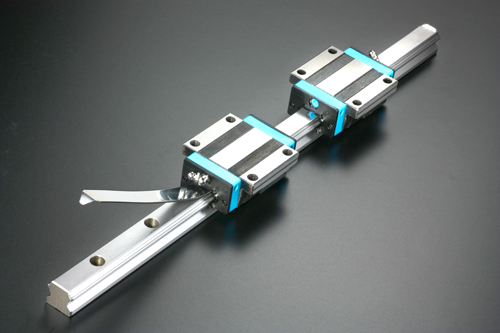

江门诺和-HTPM-LGS系列滚珠直线导轨副
厂家简介：
HTPM系列精密滚动直线导轨副。 工厂设在广东省江门市，HTPM导轨副由欧洲进口的CNC-3000导轨多头磨削生产线 （磨头自动修整自动补偿）和CNC-1000滑块多头磨削生产线（磨头自动修整自动补偿）生产，常备大量零件库存，零件具有良好的互换性。专业的热处理工艺确保了产品的寿命，微米级的机床可靠精度确保了HTPM品牌在数控机床行业处于领先地位。特别适合应用于加工中心、数控铣床、全功能CNC数控车床、高端电火花线切割机床、数控龙门铣、各种自动化设备领域。
LGS系列滚珠直线导轨副：
一、结构
HTPM-LGS型滚动直线导轨副，为四列式单圆弧沟槽接触，各球列设计成45度的接触角，使得LGS型导轨副具有四方向等载荷和自动调心能力的功能。这样可吸收安装面的装配误差，适用于任何姿势。并且LGS型导轨具有较低的摩擦系数，可通过施加足够的预压提高刚性。
二、特点
1、自动调心能力。由圆弧沟槽的DF（45度-45度）组合，钢球的弹性变形及接触点转移，所产生的自动调心能力效果，即使安装面有一定的偏差，也能被导轨副内部吸收，得到高精度平滑稳定的直线运动。
2、各方向具有高刚性。LGS型导轨副采用四列式圆弧沟槽，各沟槽钢球45度接触角的设计，使得加于LGS滑块的四个方向具有相同的额定载荷，并且必要时可施加足够的预压提高刚性。
3、高密封性。LGS型导轨副采用新型的双唇密封端盖，比传统的密封端盖更能提高防尘和防污染物的能力，为适应更恶劣的使用环境，可选择安装双层密封端盖。
预载荷的种类及预紧力、刚度值如下表所示：
产品型号/种类
预紧力（kgf）
刚度值（kgf/um）
微预压P0
轻预压P1
中预压P2
微预压K0
轻预压K1
中预压K2
LGS15AA
AN EA
10
50
---
13
22
---
LGS20AA
EA FA
13
65
130
15
25
32
LGS20HAA
HEA HFA
16
80
160
20
33
42
LGS25AA
AN EA FA
20
100
200
18
31
40
LGS25HAA
HAN HEA HFA
26
127
255
25
43
54
LGS30AA
AN EA FA
28
140
280
23
39
49
LGS30HAA
HAN HEA HFA
35
175
350
30
51
64
详细选型数据和型号请参考公司官网：http://www.nalh.cn
导轨的安装：
首先，使用油石将机床基准面的毛刺及微小凸出部位擦去、修直，并用布擦干净。然后用挥发性液体擦干净。导轨上的防锈油也要先清洗干净。
导轨的侧基面（基准导轨必须用侧基准面）靠上定位台阶侧基准B面后，用螺钉预固定在床身基准A面上，拧紧力不要太大，使导轨底面与基准面紧密接合即可。导轨的侧面与基准B面的压紧方法，用压板将导轨压紧，使导轨的侧面与安装基准B面紧密接合。上述工作完成后，用力矩扳手逐个拧紧导轨的安装螺钉，从中间开始按交叉顺序向两端拧紧。
注意事项：注意润滑防尘防护，安装时请认准基准面按规定安装。
