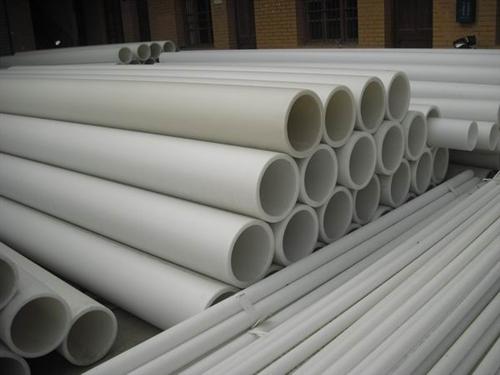

化工管|晟明管阀件frpp化工管|防腐化工管 1、为了减小FRPP管材被压扁的现象，通常将凹模做成少许的桃形，以便冲切前先使管材在左、右半凹模的强力夹持下产生一定量的反变形(使管壁上部突出)，然后再由切刀冲切，可减少管材被切刀压扁的缺陷。 2、当压力机滑块下行时，切刀刃尖与管壁接触，使管壁产生弹性变形。随着切刀续续下行，压力逐渐增加，压力达到一定值时，刃尖与管壁接触处的材料发生塑性变形，同时刃尖开始压人材料。FRPP管材随着刃尖压人程度的增加，出现了应力应变的高度集中，导致材料瞬间脆裂，刃尖随之进入管腔。然后切刀侧刃与凹模侧开始剪切管壁，直至完全切断管材为止。 3、开始切管时，切屑是向内形成的。此时凹模不起剪切作用，FRPP管材压扁现象也就在此时产生，因而应尽量缩短这一过程，为此，切刀曲线形状必须做得细而长，但强度差易折断。若做出的刀刃形状宽而短，则切刀强度好，但切屑易向内形成，使压扁现象严重。不利于冲切过程进行。因此，合理确定切刀曲线形状及尺寸。是冲切法成败的关键。 FRPP管长久的使用寿命，在额定温度、压力状况下，FRPP管可安全使用50年以上； FRPP管卓越的耐腐蚀性能，能耐大多数化学物品的腐蚀，可在很大的范围内承受PH值范围在1-14的高浓度酸和碱的腐蚀； 选用FRPP管道要注意的3点： 1、注意管道总体使用系数C(即安全系数)的确定：一般场合，且长期连续使温度<70℃，可选c=1.25；在重要场合，且长期连续使用温度≥70℃，并有可能较长时间在更高温度运行，可选c=1.5；<> 2、用于冷水(≤40℃)系统，选用P.N1.0～1.6MPa管材、管件；用于热水系统选用≥PN2.0MPa管材、管件。 3、在考虑上述三个原则后，FRPP管道材的SDR应不大于管材的SDR，即管件的壁厚应不小于同规格管材壁厚。
FRPP管较高的刚度，由于加入了玻纤增强材料使FRPP管不易变形；
*您的姓名：
*联系手机：
固话电话：
E-mail:
所在单位：
需求数量：
*咨询内容:
898995850
