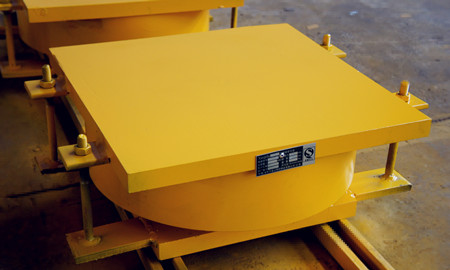

GPZ盆式橡胶支座
GPZ ( I )型盆式橡胶支座及规格系列
类型
纵桥向最大位移量（mm）
横桥向最大位移量（mm）
支座反力（KN）
GD
SX
DX
GD
SX
DX
1000~3000
0
±50:±100
±50:±100
0
±5:±10
0
3500~9000
0
±100:±150
±100:±150
0
±10:±15
0
10000~30000
0
±150:±200
±150:±200
0
±15:±20
0
32500~50000
0
±200:±250
±200:±250
0
±20:±25
0
GPZ 系列盆式橡胶支座的安装
性能及分类
a 、双向活动支座：具有竖向转动和纵向与横向滑移性能，代号为SX 。
b、单向活动支座：具有竖向转动和单一方向滑移性能，代号为DX 。
c、固定支座：仅具有竖向转动性能，代号为GD。
适用温度范围
a 、常温型支座：适用于-25 ℃ ～+ 60 ℃
b 、耐寒型支座：适用干-40 ℃ ～＋60 ℃ ，代号为F 。
GPZ ( I ) 的技术性能
a 、支座竖向转角不小于40 。
b 、竖向承载力（KN ) 1000 一50000 共分28 级，非滑移表面的不平承载力为竖向的10 ％。
c 、磨擦系数：常温型，μ≤0.04 ．耐寒型μ≤0.06
d 、位移量见表
产品代号表示方法
安装准备
1 ．盆式支座下面建议设置支承垫石，并按支座底板地脚螺栓间距与底柱规格预留螺栓孔位置，要求支承垫石表面平整。施工时支承垫石顶面的标高要注意预留支座板下环氧砂浆垫层厚度。支座底板以外垫石做成坡面，以防积水。
2 支座安装前方可开箱，并检查支座各部件及装箱清单。支座安装前不得随意拆卸支座。
安装步骤与注意事项
1 ．在支座设计位置处划出中心线，同时在支座顶、底板上也标出中心线。
2 ．将地脚螺栓穿如底板（顶板）地脚螺栓孔并旋放入底柱内，底板也底柱之间垫以直径略大于底柱支径的橡胶垫圈。
3 ．支座就位对中并调整水平后，用环氧砂浆或高标号砂浆灌注地脚螺栓及支座底板垫层。待砂桨硬化后拆除调整支座水平用的垫块，并用环氧砂浆填满垫块位置。环氧砂浆要求灌注密实。
4 ．当支座采用焊接连接时，在支座顶、底板相应位置出预埋钢板，支座就位后用对称断续方式焊接。焊接时注意防止温度过高时对橡胶板、聚四氟乙烯板的影响。焊接后要在焊接部位做防锈处理。5 ．如丁梁采用盆式支座，施工安装时在梁端应采取临时支撑措施，以防下梁侧倾。等两片丁梁间横隔板焊成整体后，方可拆除临时支撑。
6 ．活动支座开箱后要注意对聚四氟乙烯板和不锈钢滑板的保护，防止划伤和脏物粘附于不锈钢滑板与聚四氟乙烯板表面，并注意检查5201 一2 硅脂是否注满。
7 ．支座中心与主梁中心线应重合或平行，单向活动支座安装时，上、下导向块必须保持平行，交叉角不得大于5 。
8 ．连续梁桥等在实行体系转换切割临时锚固装置时，必须采取隔热措施，以免损坏橡胶板和聚四氟乙烯板。
