想钝化找凯盟就对了不锈铁钝化液型号ID4000-2
产品简介
应用范围
· 广泛应用于各类SUS400系列国标与非标不锈铁的钝化处理，特别适用于精密小复杂件大面积钝化处理，如螺丝，轴销，精密机械传动件，通讯器材及其它紧固件等钝化抗腐蚀处理。
特性与优点
· 成膜速度快，仅需15-20分钟即可形成完速的耐蚀膜。
· 酸度较低，可满足市场上各类不锈铁非标材质的钝化，不易引起变色。
使用方法
· 初次使用本品者请详读物质安全数据MSDS说明，无经验者在专业人士指引下使用，小批量试作合格再批量生产，本品为原液使用，温度为60~85度（最佳75~85度）。
· 将表面清洁无油的工件置于本品中温度80±5度浸泡15~20分钟后,用清水漂洗干净，然后再放到配位处理剂中温度为60~70度，时间保持15分钟后取出，用清水冲洗干净，再用纯净水浸泡1~2分钟后烘干即可包装。
· 若工件形状复杂，钝化后难以冲洗干净的情况，建议在泡纯水工艺前增加使用5%NaOH或NaCO3溶液中和1-2分钟，再将工件冲洗干净再泡纯水，效果更佳。
钝化质量检查
健康与安全
根据资料显示，本产品在使用过程中应避免与皮肤和眼睛接触，如接触应及时用大量清水冲洗干净，严重者及时送医治疗。

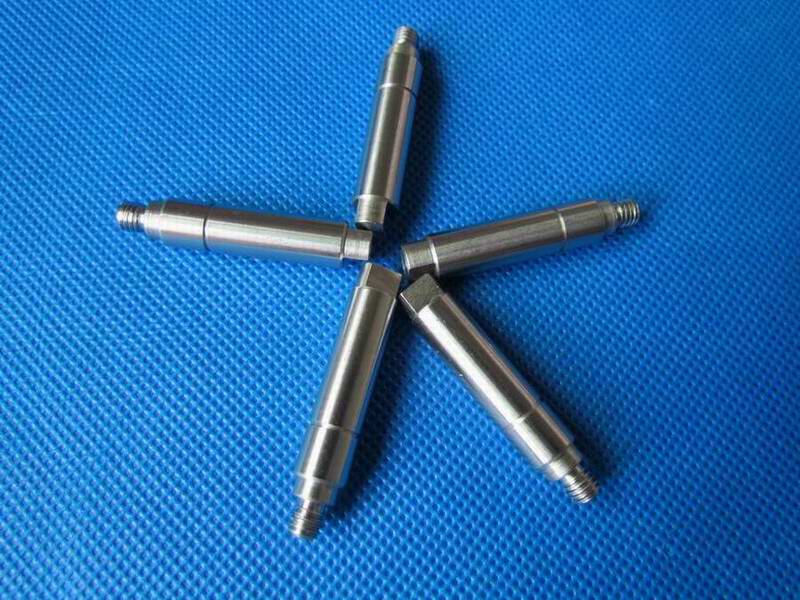

图示
凯盟不锈铁钝化液ID4000-2属于原ID4000的升级配方系列产品，本品基于羟亚基有机酸为基本，复合有机类胺盐和优质缓蚀剂复合而成，与老版产品相比，本品剔除了易引起工件表面产生红色附着物的成份，溶液清彻，透亮，钝化成膜速度更快，更致密，可有效保证钝化过程中不会破坏工件原色泽和改变工件尺寸，有效提高不锈钢工件抗盐雾能力。
· 较老产品相比，经本品钝化后的工件耐蚀能力更强。
· 硫酸铜滴定检验
用8gCuS04+500mLH20+2～3mLH2S04溶液滴入样板表面，保持湿态，如6min内不出现铜的析出为合格。
· 盐雾测试
依据QQ-P-35B要求采用5%NaCL溶液连续喷雾测试，根据生锈的时间长短来鉴定钝化膜质量的好坏。
*您的姓名：
*联系手机：
固话电话：
E-mail:
所在单位：
需求数量：
*咨询内容:
898995850
